layout使用的时候出现错误

录入：edatop.com 点击：

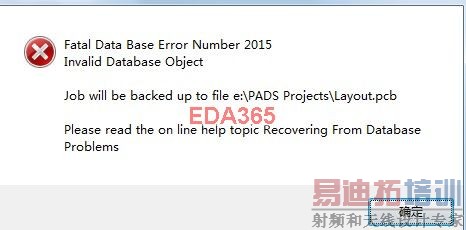

在布线的时候删除一些过孔布线的时候会出现以下问题：

然后就关闭了。

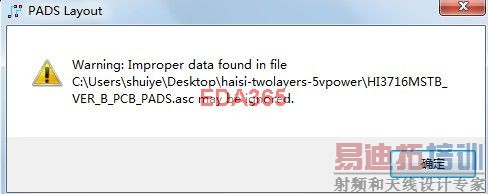

我按照网上搜寻的方法把pcb导出成ASC文件，再新建PCB导入ASC文件，但是导入的时候又出现了一个问题：

并且有一个文档提示，内容如下：
*Duplicate level definition in pad stack -1
-1 3238500 OF0.000 4572000 0
Too many decimal places in number
-1 2476500 ST0.000 3238500 762000 4
*Bad *PARTDECAL* ascii data line format
02667000 OF0.000 4191000 0
*Bad *PARTDECAL* ascii data line format
121 2895600 OF0.000 4419600 0
*Bad *PARTDECAL* ascii data line format
128 2895600 OF0.000 4419600 0
*Bad *PARTDECAL* ascii data line format
PAD 13 7
Too many decimal places in number
-2 2667000 OF0.000 4191000 0 1714500 P 0.000 3048000 0
*Bad *PARTDECAL* ascii data line format
-1 2667000 OF0.000 4191000 0
*Bad *PARTDECAL* ascii data line format
-1 3238500 OF0.000 4572000 0
Too many decimal places in number
-1 2476500 ST0.000 3238500 762000 4
*Bad *PARTDECAL* ascii data line format
02667000 OF0.000 4191000 0
*Bad *PARTDECAL* ascii data line format
121 2895600 OF0.000 4419600 0
*Bad *PARTDECAL* ascii data line format
128 2895600 OF0.000 4419600 0
*Bad *PARTDECAL* ascii data line format
PAD 14 7
Too many decimal places in number
-2 2667000 OF0.000 4191000 0 1714500 P 0.000 3048000 0
*Bad *PARTDECAL* ascii data line format
-1 2667000 OF0.000 4191000 0
*Bad *PARTDECAL* ascii data line format
-1 3238500 OF0.000 4572000 0
Too many decimal places in number
-1 2476500 ST0.000 3238500 762000 4
*Bad *PARTDECAL* ascii data line format
02667000 OF0.000 4191000 0
*Bad *PARTDECAL* ascii data line format
121 2895600 OF0.000 4419600 0
*Bad *PARTDECAL* ascii data line format
128 2895600 OF0.000 4419600 0
*Bad *PARTDECAL* ascii data line format
PAD 15 7
这个问题怎么解决呢?
