ECO到PCB中遇到的问题,原理图导导PCB中大部分封装都没有出现,

录入:edatop.com    点击:

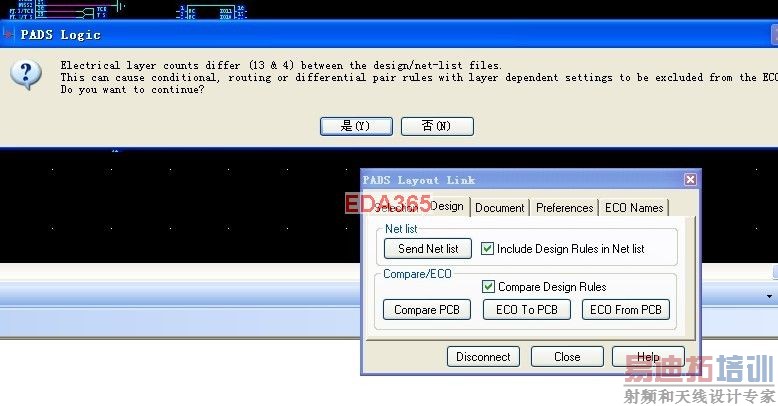

但是netlist中提示都有封装的,我已经在LOGIC中都指定了封装,但是建立PART type好像不是很正规,图中出现了错误!大虾们帮忙解决哦·谢谢

你最好把那个出错报告发上来

没办法,如果part type和decal不一致的话,你从logic里面ECO不出来封装的,我一般的方法是查找part type,看是不是指定了两个封装,把常用的放第一可选位置,备用的放第二排。

那做新的PART typle时的顺序应该是怎么样子的呢?先做decal,还是先指定GATE呢?

貌似没问题的。我也是有这个警告。

当然是先做decal了,然后再做part type
