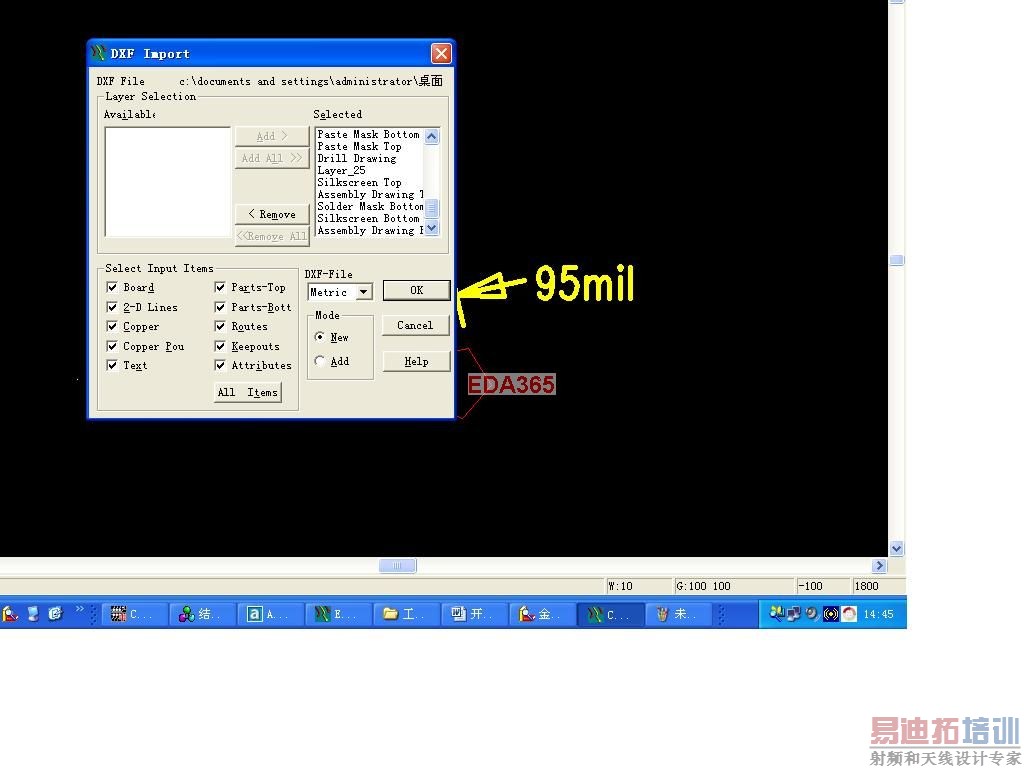

从AUTO CAD中转板框进来到POWER PCB中后的问题？有图片，请再看看.
录入：edatop.com 点击：
从AUTO CAD中转板框进来到POWER pcb中后,为什么在POWER PCB 中显示的是2D Line,而且长度和单位都不对？为什么？ 请教各位高手？
怎样设置？
你在网上搜索一个CAD导入PADS板框教程，网上多的是
CAD转PADS板框一般要4个步骤：(1)确保你绘制的板框是一个封闭的图形（单位mm)，这个很重要，一定要仔细放大检查，绝对不能出错,使用用命令E。（2） 使用命令:SC,把板框尺寸放大39.37倍，然后保存成最低版本DXF文件（CAD2000.DXF)。（3）把DXF文件导入PADS，单位MIL，直接点击OK,得到2D图形，（4）测量检查尺寸，选中2D板框，右键选择scale,在弹出的对话框中，把比例改为1，即可得到可用的板框，如出现错误，就是CAD中板框没有完全封闭，修改后重来一次即可。
谢谢2楼的楼主！THANK YOU VERY MUCH！
