Solder Mask出gerber文件时Over (Under) size Pads By设置

录入:edatop.com    点击:
Solder Mask出gerber文件时Over (Under) size pads By设置

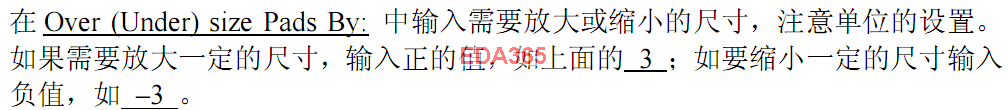

Over (Under) size Pads By:教程里面只说了输入3是放大3倍,-3是缩小
实际设置效果

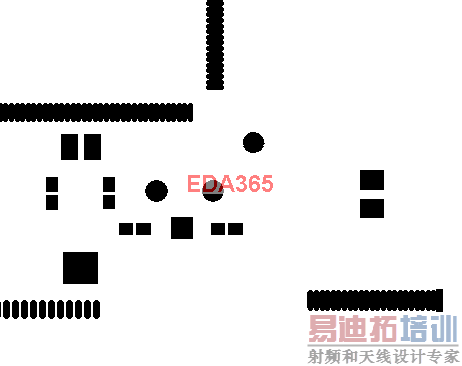

输入5

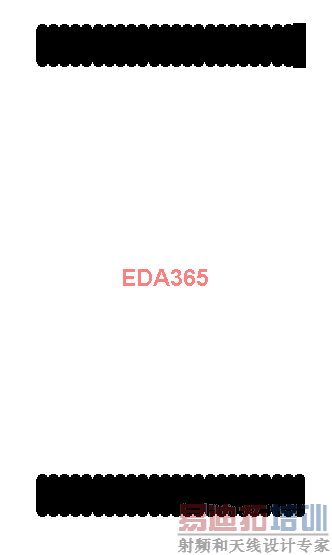

输入10效果


我不知道输入那个好,阻焊层该怎么设置

5的时候管脚还是分开的,10就堵在一起了
是不是5好些?

这个一般板厂会自行处理的,结合他们的生产能力

此项为补偿值,不是放大倍数.
如果输入3,则是单边补偿3mil
通常补偿值为4-10mil
小间距的BGA(如0.4,0.5)通常为不补偿

顺便问一下,你看的教程是哪里来的?
乱写.

楼上正解

这是谁写的教程,真害人。


PADS2007 layout教程,比思电子,可能是我理解错误

我一般设置成0.05mm
