PADS9.3封装问题

录入:edatop.com    点击:

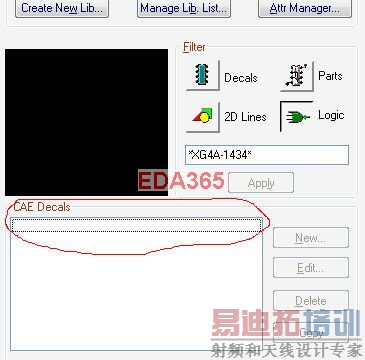

在layout中画完了封装,Decals及Parts都OK,只是logic中的CAE Decals内没有内容,有没有谁知道,麻烦解答下,谢谢

新建一个Logic(原理图)封装,在Parts里添加进去就有了

你的输入栏内文字太多,先输入*试试

弄明白了,谢谢各位
