PADS的问题，看过来
录入：edatop.com 点击：

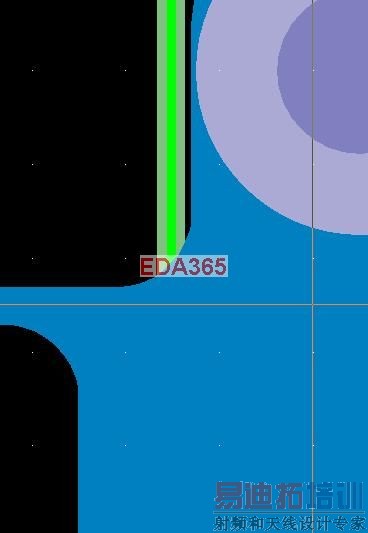

2图是pads2005里面的铜皮，其中做铜皮的时候copper线宽
0.4mm,注意看那两个圆弧，我用的是add miter操作的，而且
输入的值都是大于0.4mm的，可不知道怎么了，生成geerber

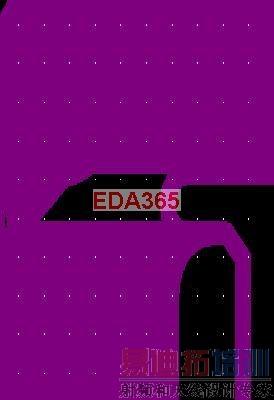

文件后，就出现第3张的图片那样了（3图是镜像过的）
请高手看一看出了什么问题?

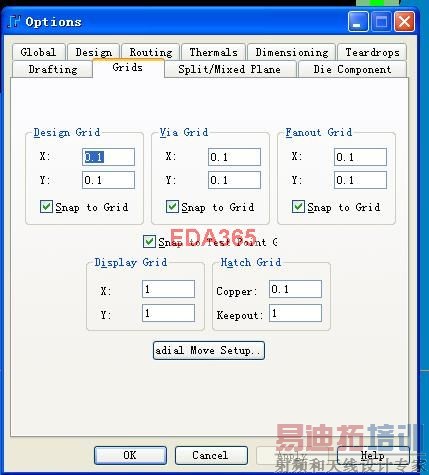

其中人的tools/options的设置如图1
0.4mm,注意看那两个圆弧，我用的是add miter操作的，而且
输入的值都是大于0.4mm的，可不知道怎么了，生成geerber
文件后，就出现第3张的图片那样了（3图是镜像过的）
请高手看一看出了什么问题?
其中人的tools/options的设置如图1
我自己顶自己吧！
没明白
看不懂
就是铜皮经倒圆角的操作！
你的第三张图是一个参数设置图。而且你前两张图似乎不是一个区域的图片。可否将图面稍缩小之后再传个图上来看看。
