求助-大家看看有没有遇到过这样的问题？

你选的是不是负片输出?这个看起来像负片输出呀

你返回PCB查看下这个元件的封装

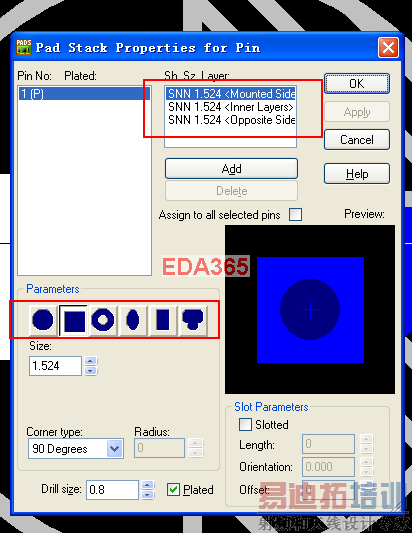

，看下图中，框选出来的地方三层是不是都一样的设置

我查过这个问题了不是这的问题

不过还是谢谢你

不是负片输出是表面铺铜了

这两空如果电气连接是地的话,那不就对了吧

我说的是三层下面的焊盘形状有没有变化，另外可以的话最好发源文件

电气连接时GND cam里面那个对吧最后run完生成的红色的那个不对，没有连上，关键问题是cam里面和run完之后的为什么不一样？而且只有底层是这样的，其他层正常

我看了不是那的问题，因为从cam preview里面看是正确的，我感觉问题应该出在CAM到输出文件的地方，肯定是CAM输出的某个设置不对

CAM单位没有与PCB里一致

单位？什么情况？ 请详细说一下如何操作 非常感谢

这个图选了layer definition中的MAX LAYERS ，是不是这个会影响？

C:Documents and Settingscad01桌面未命名.bmp
你看一下这地方设置的对不对。

?图挂了。

再查查你的光绘设置是否正确。（下图仅供参考）C:Documents and Settingscad01桌面未命名1.bmp
