9.2导入orcad的网表时为什么有些网络掉了？
录入：edatop.com 点击：

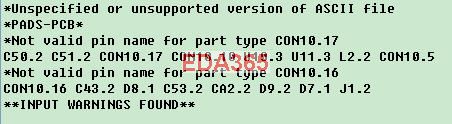

如题,现在就是gnd上某些元件掉了网络,如电容的一根接地线没了,但是Orcad原理图上DRC是没问题的,封装也没问题.
顶起，望高手们指点下啊
可能是元件的PCB封装建立不完整引起

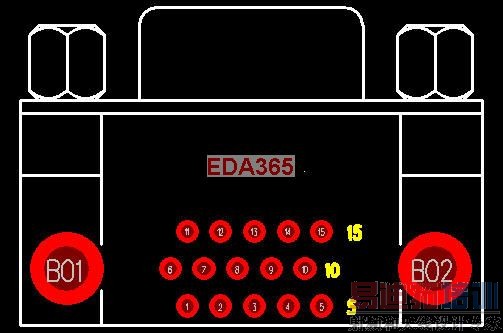

ＣＯＮ１０的PCB封装少了16,17脚.
问题解决了，谢谢.

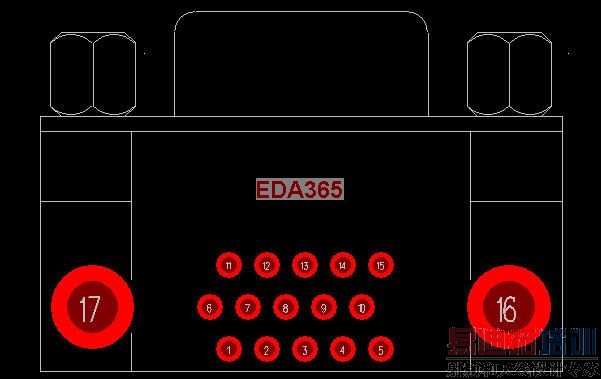

我库里CON10是有16.17脚的，不管为何导进来后这两脚的名称却改变了，后来我再重命名库里的CON10就OK了
