PADS Layout中怎样避免出现Tacks以及走线后的修线

录入:edatop.com    点击:
Ctrl+Alt+G --> Routing --> Show Tacks 可以看到板子上很多小菱形(Tacks)
我在走线时,好像有时候无法避免出现Tacks。至于我为什么在它身上纠结,是这样的:
45度走完的线,如果希望把线修一修,对于两端没有连接Pin的那段线是可以直接移动的,不影响之前的45度状态。但如果遇到某一端有Pin连接或者有Tacks,则修线时会变成任意角度的线,这太影响美观和统一性了!
请问,对于一端有Pin应该怎样修线?对于一端有Tack应怎样修线?
当然要是能够在走线时完全避免Tacks的出现,那就更正点了!
谢谢各位帮忙! 我刚从Expedition pcb转过来,还有些不习惯

顶顶~各位帮忙指点一下,谢谢!

貌似 我不会用 我用动态布线来修线以前和protel自动推挤 但是pads老是弄出来任意角 很变态 不玩了

你是指直接动态布线走线吧?我也喜欢F3动态走线。
不过貌似大家都喜欢把DRC关掉,手动布线,并且走线也设格点。
关于走线设格点是为了修线时的方便吗?(Expedition PCB中修线是非常漂亮且快的,不知PADS中有什么好的方法)

PADS的修线功能没有EE方便和快速.
要避免出现这种情况,更多的是靠自己良好的设计习惯.走线时有很多习惯需要养成......唉,很难用文字表达出来.
不过show tack这一项,我通常都不开启的.

学习!

非常感谢,Jimmy大神,你能大概分享一下自己的走线习惯吗?
我想是不是这样比较合理:
1、关闭Show tack。
2、关闭DRC。
3、多用F2手工布线,较少用F3配合DRC On。
4、走线格点和显示格点都为最小Clearance/width的一半。
5、走线尽量一次成型,避免过多修线。
但实际上我总是这样:
1、打开Show Tack。
2、打开DRC。
3、主要F3动态布线。
4、设走线格点。(用PADS画板,这个好像必须得设,否则挺麻烦。因为PADS修线太麻烦了)
5、走线总是很少一次成型,总要最后集中修线,或中途多次修线,严重影响速度。

发现如果能有几个同事一起讨论的话真的进步非常快,可惜就我自己呀……
并且工作时间基本没法上网,想逛论坛和大家讨论也很难。

一般走线都用router,对tacks也很烦,明天我也想发点心得和疑问,

因为纯属自学,所以没任何偏向。我当前就是Layout和Router切换用,想起哪个工具实现方便立马就切换过去。当然很多功能还不太熟悉。

1-5 差不多吧
第4点的格点通常设置为走线宽度或走线宽度的一半.
其实像楼上有朋友说的用router来走线, router的推挤及布线功能也很强大.
我个人的用法是:高密度的单板,我通常是layout+router(router占60%)
一般难度的单板,我通常是layout +router(router占30%)

走线尽量一次成形,避免后续修改的工作量.

Many thanks!

大神,一次成形这个不容易做到吧....
我一般是关DRC,,,格点和线宽一样,
手工布线60%,,,30%的ROUTER修线...

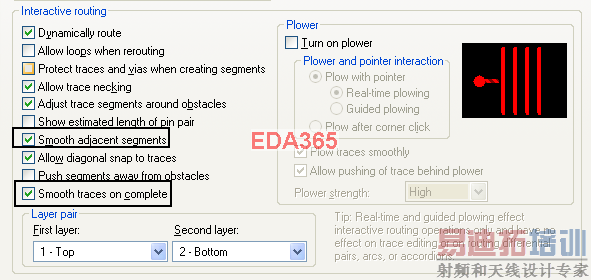

自从在router下勾上图中的两个选项后,tacks少了很多,但修线的次数增多,前两天我本来有个想法就是把焊盘尺寸取英制的整数,试了两天效果不理想

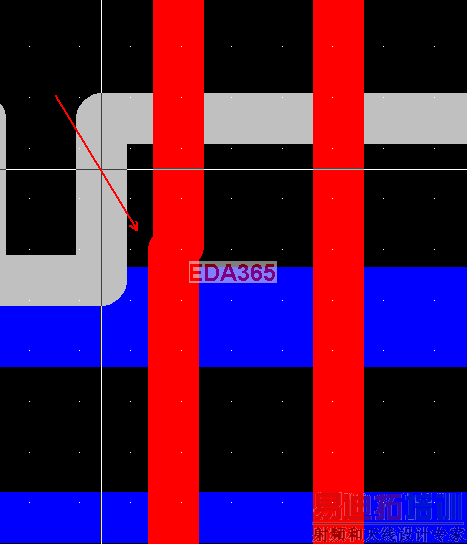

而且用pads走线最怕出现下图中的线,用shift+s都很难弄直;

另外试用了
3、多用F2手工布线,较少用F3配合DRC On,
4、走线格点和显示格点都为最小Clearance/width的一半。
也很不习惯,我现在格点和显示格点都设的很小,gd 5~10,g 0.01
