封装下沉

录入:edatop.com    点击:

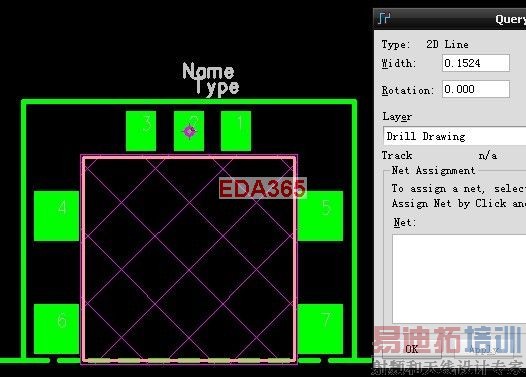

在pcb板上挖长方形洞,把封装下沉。但是我想把下沉洞做封装里面。所以就在封装里用2D line在DD层画方形的图,然后设置禁布。但是这样出板没有挖洞呢。哪位高手指导一下。如何把下沉洞做到封装里面?

设禁步不能开洞,用drill drawing层画方框可以开,貌似你已经用了。仍然没有开洞是不是你出gerber的时候,drill drawing层没有钩选2d line?

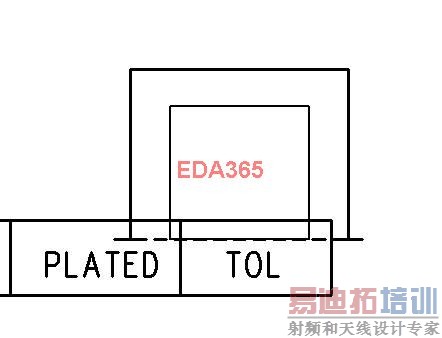

gerber的时候,drill drawing层有钩选 Lines的呀。可是在CAM预览的时候就是看不见钻孔。
附件是这个封装PADS 2005。请帮忙看看,多谢!
GX.rar

我好像加载不了你的库文件。加载文件类型只有*.pt07。
你再试试吧,或许drill drawing画在封装里,放到PCB图上以后就不算lines了,你再钩选其它的试试,比如outline/keepout什么的。

可以将板框这里拐进去.
封装上不太好实现,费周折

哦,我转了PADS2007的库,请帮再看看。多谢!
GX1.rar

谢谢。是的,这个在板框线上内拐和在pcb DD层上2D line都可以实现。但是如果能做在封装上的话,一劳永逸,更方便些。这样遇到下沉,无论在板边,还是在PCB板内,都很方便。

你可以做一些椭圆形的孔来实现.

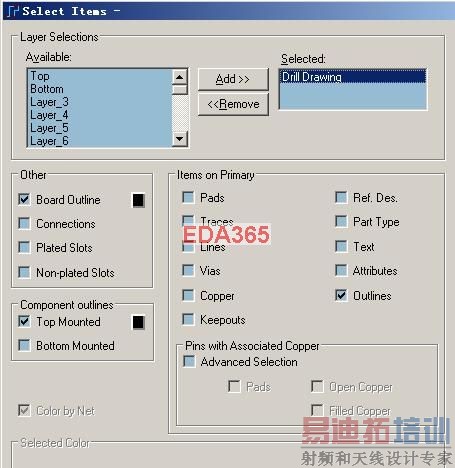

把drill drawing层的top mounted和outlines都钩选上才会看到。钩选lines根本没用,看来他不属于lines。


建议把外边2d line all layer层画的框取消掉(或改至丝印层),只留drill drawing的框,避免混淆。只要dd层能显示出来,板厂就会开洞的,最起码不会不询问。

学习了

按照 鲁锭 的说法,在dd层能显示出来。
把drill drawing层的top mounted和outlines都钩选上才会看到。钩选lines根本没用,看来他不属于lines。
多谢!

学习了

嗯上面的操作,后来遇到了实际的问题,就是我一直都是把元件的外框定义设置在all lays层,所以勾选top mounted的话,就会把外框的信息都显示出来了。这样在drill drawing层,不仅显示挖孔的图形,还会显示外框的图形,板厂照图加工会出错的。
所以最好的办法就是在drill drawing层用copper画挖孔的图形。最后在CAM中drill drawing层勾选copper。这样就OK了。
