PADS Layout中的网络高亮
录入：edatop.com 点击：
如题，请教一下：
pads Layout 2005中，我希望能把所有未连接的引脚都高亮，比如高亮成灰色（表示不可用）。这个能实现吗？
Ctrl+Alt+N中没有像 mentor Expedition pcb中Net0这种网络；
Ctrl+Alt+C中的某层和Connection也似乎很难实现这个目的。
（除非走极端，在Ctrl+Alt+N中把所有Net都高亮，再在Ctrl+Alt+C中把各层显示成灰色）
pads Layout 2005中，我希望能把所有未连接的引脚都高亮，比如高亮成灰色（表示不可用）。这个能实现吗？
Ctrl+Alt+N中没有像 mentor Expedition pcb中Net0这种网络；
Ctrl+Alt+C中的某层和Connection也似乎很难实现这个目的。
（除非走极端，在Ctrl+Alt+N中把所有Net都高亮，再在Ctrl+Alt+C中把各层显示成灰色）
顶顶～
哪位知道怎么做，能指导一下吗？
１，在pads中，没有网络的管脚本身就不可用．所以无需设置，如果想查看无网络的管脚有哪些，可执行:file->reports->unued
像你这种情况的我认为，就一个个的PIN选择，然后执行edit-->highlight吧！
这个显然太麻烦了，呵呵
其实，我的目的不是统计哪些Pin没用上。

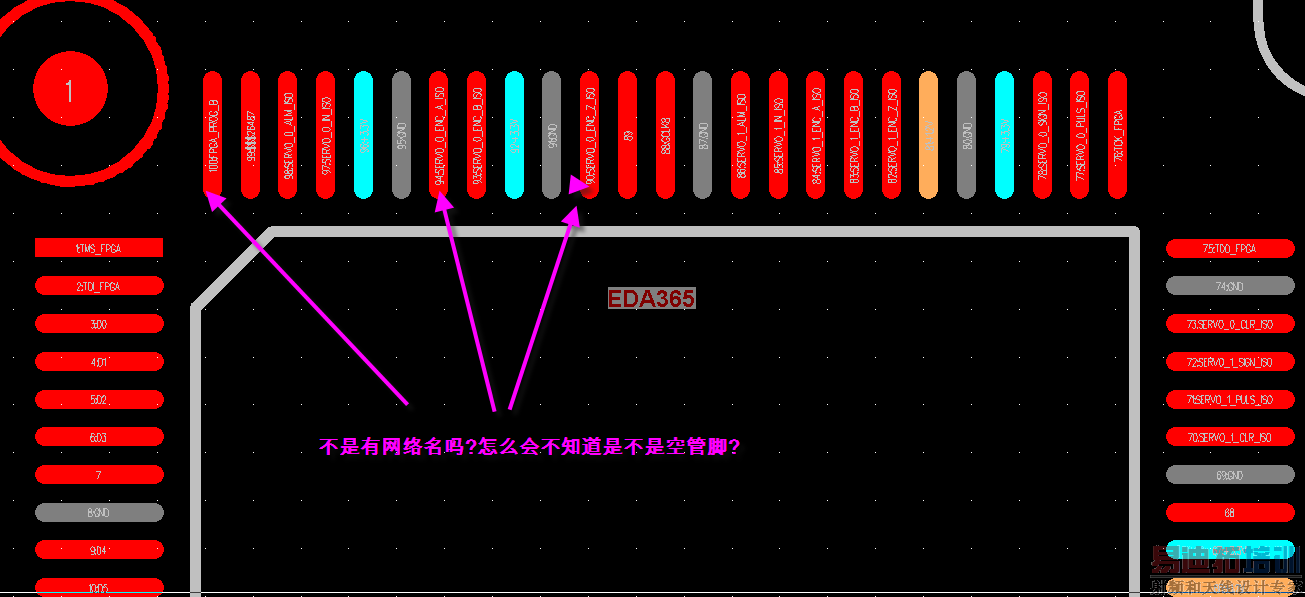

走线时，我们也不可能每时每刻都对着原理图。选中一个脚，F2/F3，发现是个Unused Pin，有些浪费时间。
cadence可以，pads没找到办法
dm117 发表于 2011-5-6 21:24 用我的老掉牙2005 SP2果然没找到怎么显示这个，貌似2007就开始可以了。
