过UL认证,为什么PCB单块铜皮尺寸不能大于25.4?
录入:edatop.com 点击:
过UL认证,为什么pcb单块铜皮尺寸不能大于25.4?
??/
25.4um?
老大 这问题高端啊 呵呵
我不明白,发板子的时候,告诉板厂要过UL,结果板厂,把整块铜皮打了许多洞,说是单块铜皮直径大于25.4MM过不了UL。我就纳闷了。
25.4就是1000mil,可能就是有这么一项要求吧。
但是原因是什么,不会平白无故来这么一个规定吧?因该有什么不利的因素什么的吧?
不利于散热.铜皮很容易鼓涨.

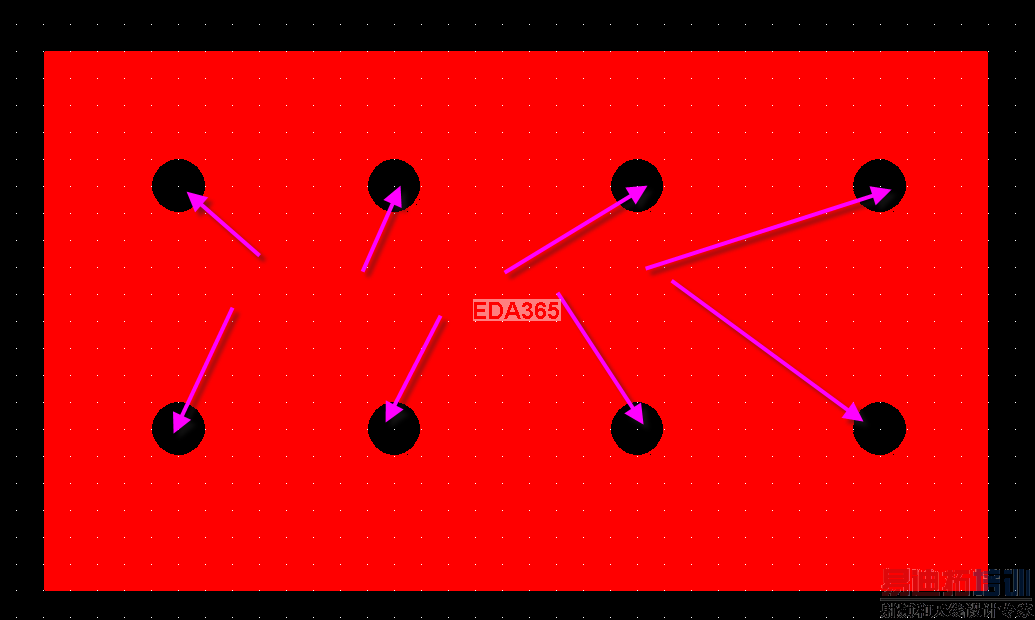

大面积的铜皮一定要有散热处理,如打过孔或如下图:
哪位能具体介绍一下UL认证和CE等认证的具体要求呢,百度谷歌不给力,搜出来的都是屁话!我想知道这些认证得关键,不如说电路设计到什么成都才能过UL
在哪里能找到相应的规定,或文献。
可以考虑找代理过ul的公司要资料
学习了啊 呵呵
8楼正解!
,还有这事情!
如8楼所说
