高频链逆变电源的拓扑和原理

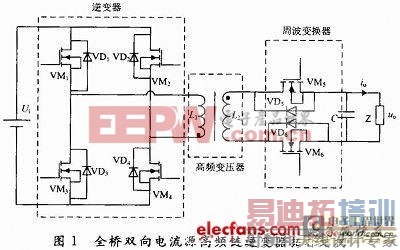

全桥双向电流源高频链逆变器的主电路拓扑结构如图1所示，它由高频逆变器、高频变压器和周波变换器3部分组成。工作时，按能量传递方向来看，该逆变器工作在两个不同状态。当输入电源向负载传递功率时，高频链逆变器将直流电压能源变换为脉动的电流能量存储在储能式高频变压器中，周波变换器将该高频脉动电流低频解调，经滤波后得到低频交流电，供电给负载。负载向输入电源回馈能量时，高频逆变器工作在整流状态，周波变换器工作在调制状态。

　　全桥双向电流源高频链逆变器是以反激式(Flyback)功率变换器的拓扑结构为基础的。按照输出电压uo和输出电流io的极性划分，该逆变器具有4种工作模式A，B，C，D，每一种工作模式的结构拓扑都相当于一个Flyback功率变换器，而且对于不同的负载，逆变器的工作模式顺序不同。

　　当uo>0，io>0时，逆变器工作在模式A，VM1和VM4高频斩波，VM5常通。Ui，L1，L2，VM1，VM4，VM5，VD6，C，Z构成一个Flyback变换器，电源Ui向负载Z传输能量。

　　当uo0，io>0时，逆变器工作在模式B，VM5高频斩波，VM6常通。Li，L1，L2，VM5，VM6，VD1，VD2，VD3，VD4，C，Z构成一个Flyback变换器，负载Z向电源Ui回馈能量。

　　当uo0，io0时，逆变器工作在模式C，VM2和VM3高频斩波，VM6常通。Ui，L1，L2，VM2，VM3，VM6，VD5，C，Z构成一个Flyback变换器，电源Ui向负载Z传输能量。

　　当uo>0，io0时，逆变器工作在模式D，VM6高频斩波，VM5常通。Ui，L1，L2，VM5，VM6，VD1，VD2，VD3，VD4，C，Z构成一个Flyback变换器，负载Z向电源Ui回馈能量。
