几种稳压器( TI) 的典型应用之MC34063

在前几次使用的都是升压降压的芯片，本次使用的不止有升压降压的功能，而且还有提供负电压的功能，便于为双电源运放供电。但是一般的电压转换芯片输出电流都不是很大，在外部硬件配置后，本次使用的芯片能够将输出电流提高到1.5A，充分满足大电流的需要，选择合适的输入电压能够提供强大的带负载能力。 此芯片的输入电压范围为3-40V,内部振荡器频率能够达到100KHz，想要说明的是，最低输入电压达到3V，在使用中输入电压很低时(接近3V)同时又要求升压后的电压达到10V以上，那么带动负载的能力就稍低了，因为功率器件本身使自己工作就要单独提供1.3V左右的电压，那么如果提供的输入电压是3.3V的话，能够转化的电压也就只有2V，如果最后提升的电压太大的话，电流就会降低，带动负载的能力还是不强的。

下面看下它的管脚

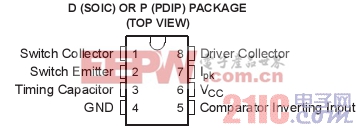

图1 管脚分布图

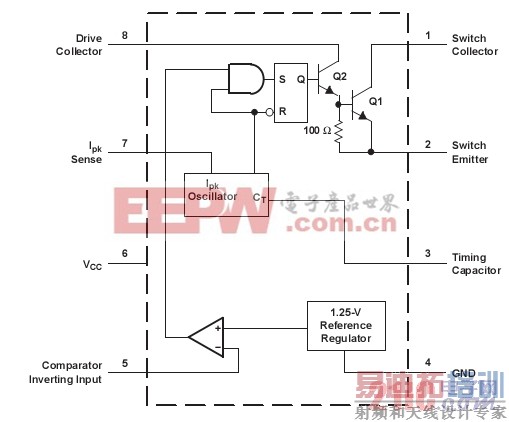

图2 内部原理图

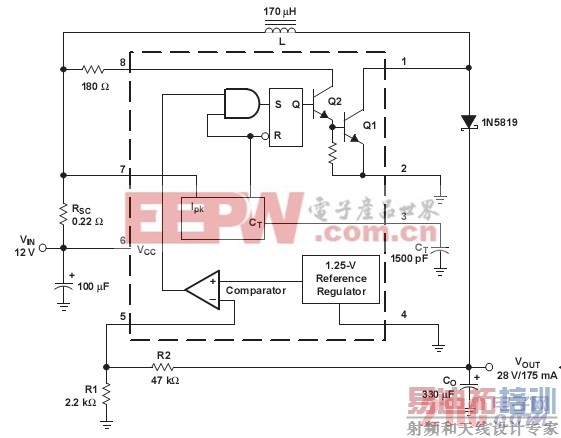

图3 升压转换器

图中1N5819是肖特基二极管，其导通压降小，能够保证最后输出端电压的精度，升压的大小由R1、R2两个电阻来调节设定，其计算公式如下VOUT=1.25(1+R2/R1)。输出电流的大小主要由电感L的值来确定，电感大的话储能多，输出电流就会大些，反之相对较小。

需要较大的输出电流时，其芯片的外围配置作如下变换设置：

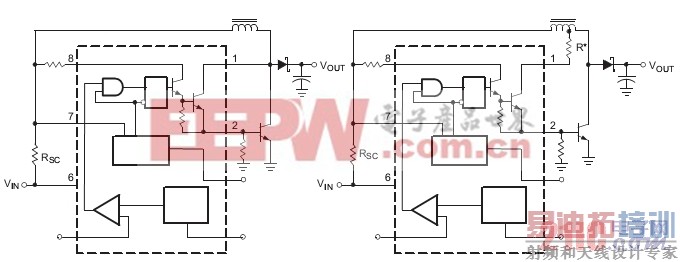

图4 1.5A输出电流升压转换器

注：前后两图分别对应NPN和PNP型三极管

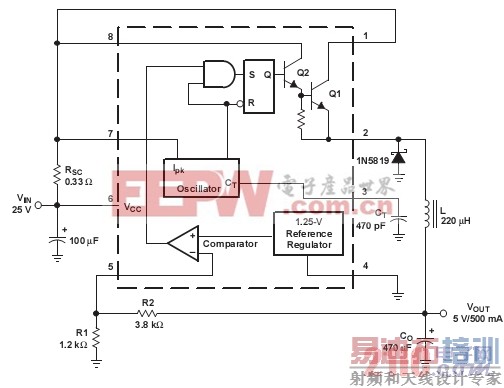

图5 降压转换器

同升压转换器外围器件种类选择大体相同，输出电压计算公式如下：VOUT=1.25(1+R2/R1)，输出电流只有500mA，想要大电流输出的话按照如下电路连接即可：

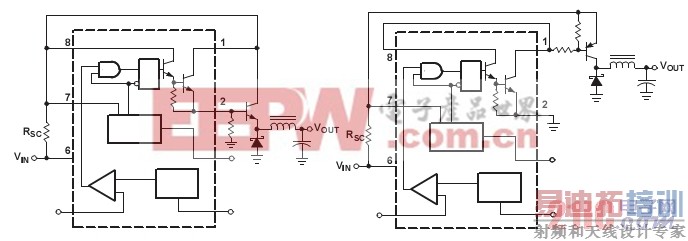

图6 1.5A输出电流降压转换器

注：前后两图分别对应NPN和PNP型三极管

对于正负电压供电的运放或者由负电压提供参考的电路，可以选择下面的负电压产生电路：

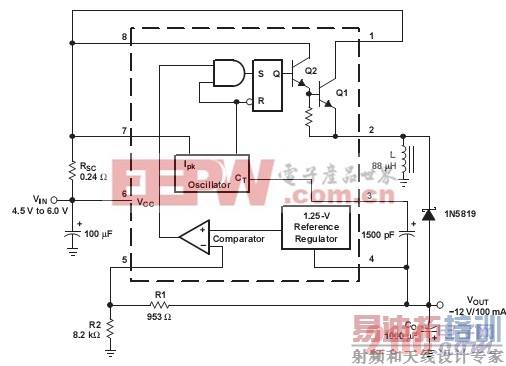

图7 负电压转化器

其输出电压计算公式如下：VOUT=-1.25(1+R2/R1)，输出电流为100mA，大电流输出电路如下：

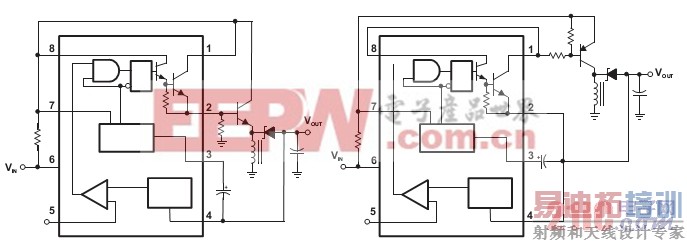

图8 1.5A输出电流反相电压转换器

由于本芯片电路中各个参数计算复杂，现把各个参数计算方法奉上：

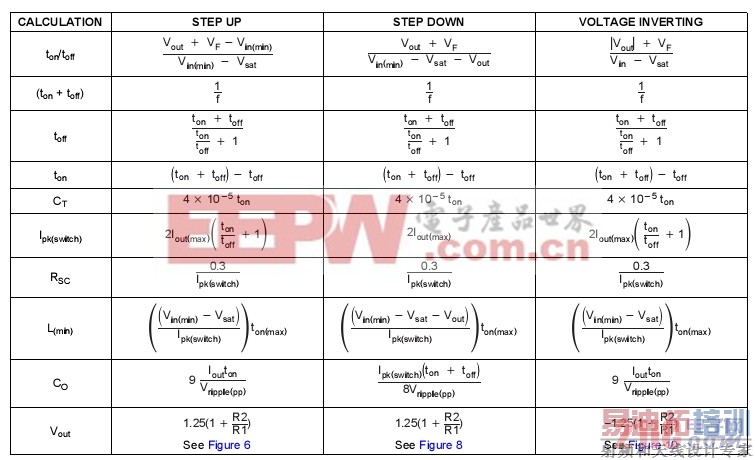

表1 参数计算表

注:Vsat=输出开关的饱和电压,VF=输出整流器的导通电压
