DIY另类数显可调电源

对于diy爱好者来说，很多都是以折腾电源起步，收集各类开关电源，变压器，atx改造。。。。但是每个diyer都期望有一台

可调电源，用于不同领域供电测试等等。

没钱买现成的，洋垃圾开关电源和1块多一个的3r33总买得起吧

没表头，手里万用表有的吧，别让它闲着。

没技术，开孔打洞，烙铁焊线总会的吧。

本次制作中，共用到以下主材

1，开关电源一个，当然如果你有大功率变压器更好

2，3r33 DC-DC模块一个，

参数：

输入电压：官方数据为4.75v~23v。有客人测试过最高为30v，江湖传闻只做参考。

输出电流：3a，峰值四安。

输出电压：0.925~20v，实验证明，输出最低可以达到0v，也就是0~20v输出，这个可能不是江湖传闻。我看过许多实验报告，找时间亲自一试。

效率：95%

有软启动过程。开关频率340k。

体积：20mm*21mm*7mm

内阻：100mΩ

在输出端Vout与地Gnd之间，接可调电阻50k，输出到Vadj这只脚，构成可调电源，输出范围为0.925v~20v之间。可以大量并联，提高输出能力。拆件前的电路板上，就是两只并联，输出3.3v 6a。

3，万用表一个

4，小电源外壳一个(可以用其他代替)，电源线若干，小号鳄鱼夹一对

下面是制作过程，基本每个步骤都拍了图片，不用文字说明也一目了然

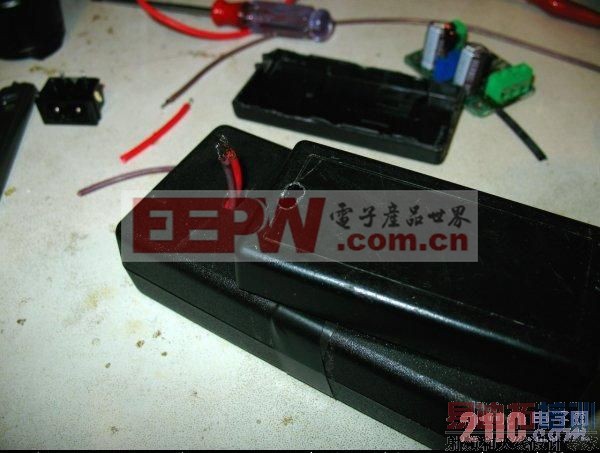

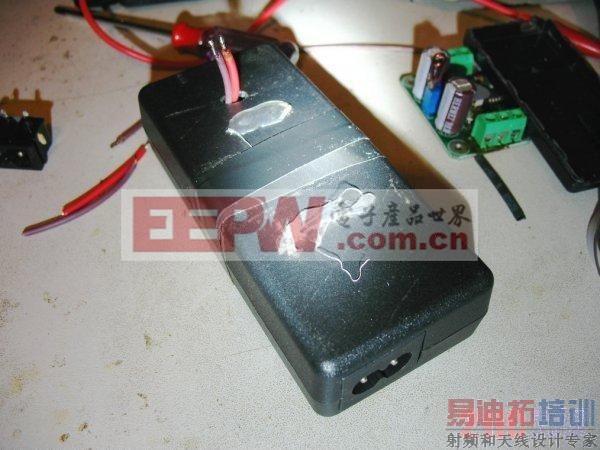

开关电源，DC输出线我从上壳打了个孔

小电源壳在适当位置也开孔，引入开关电源输出线

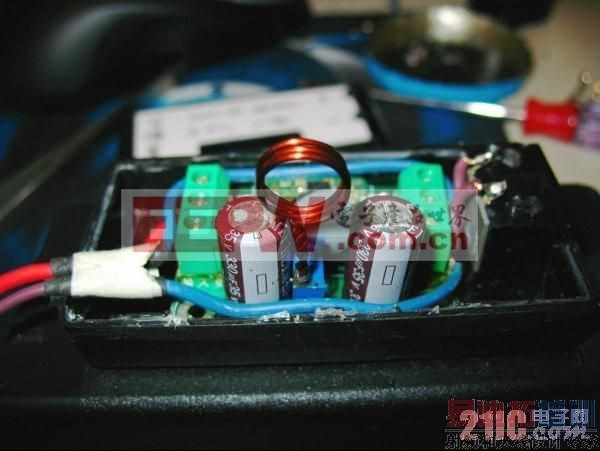

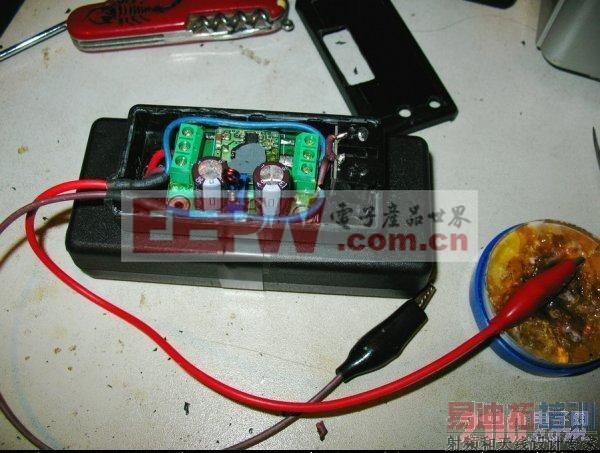

已焊好的3r33降压模块(此模块通过不同接线位置接线也可升压使用，入壳，接线。

小壳子电容装不下，开孔。

)

手里没有大的多圈电位器，给3296焊上个旋钮照样用

[p]

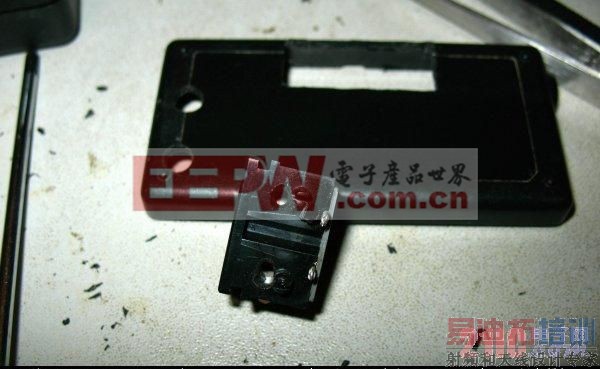

原壳子里的8字母座，开了两个孔，用于插万用表

鳄鱼夹自制输出线，同时并联一路焊到8字母座上

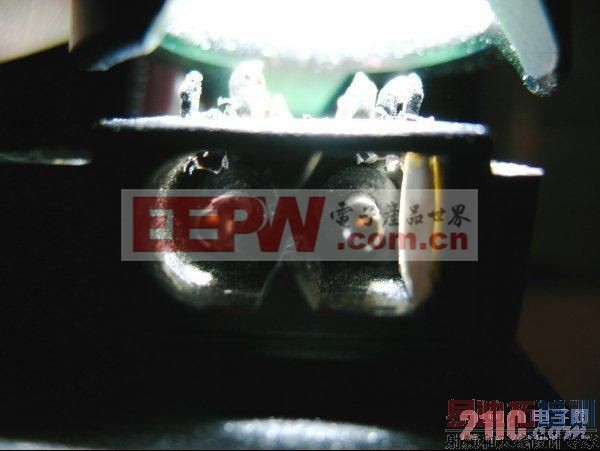

洞要打的位置恰当，足以稳定夹持万用表笔，并且使其电源座插针和万用表针紧密贴合

为了防止外接八字线误入此孔，特地在里面塞了点东西

[p]

小壳子相应位置开孔

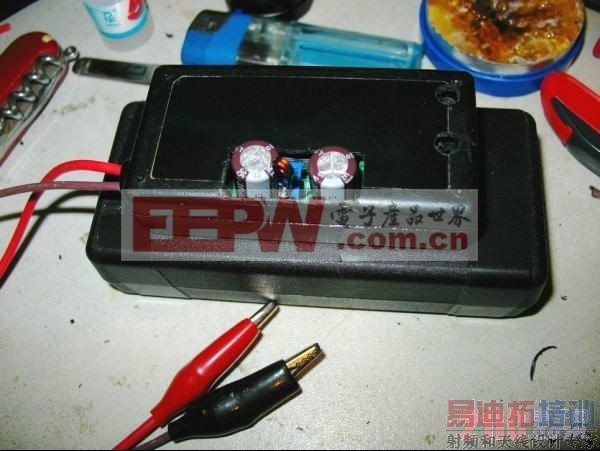

基本成型了，用热熔胶固定壳子

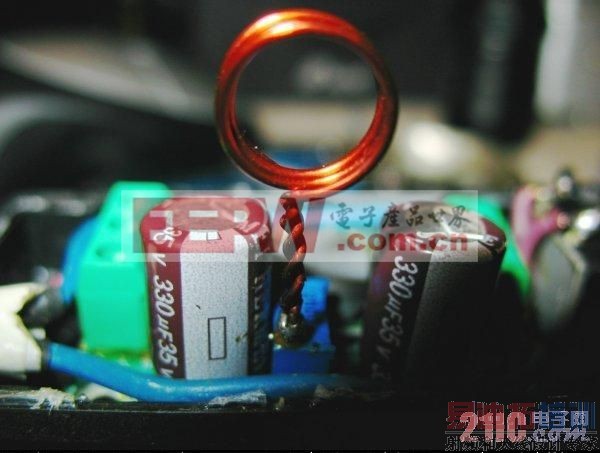

安装完后，才发现之前做的旋钮太小了，手感欠佳，重新用铜丝弯了一个焊上去

[p]

这个大很多了吧

自己用透明胶带手工压膜的铭牌

有点像定时炸弹的意思

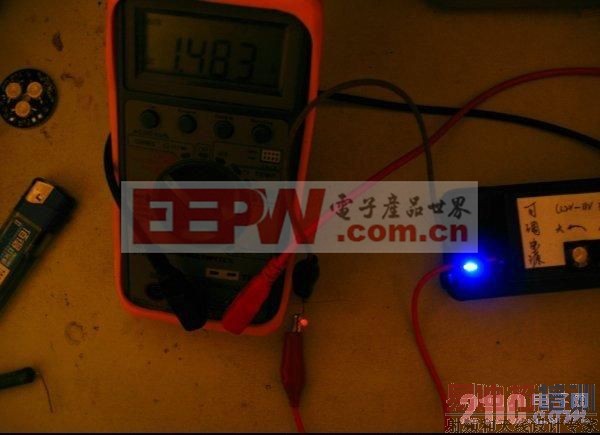

万用表插到电源孔位，测得最低能调到1.2v，最高11v，我用的是12v的显示器电源

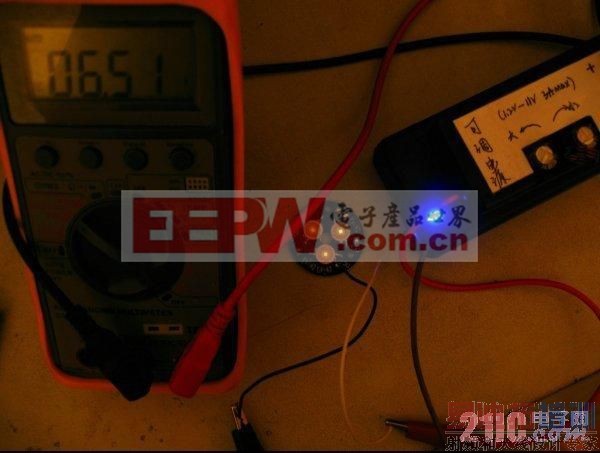

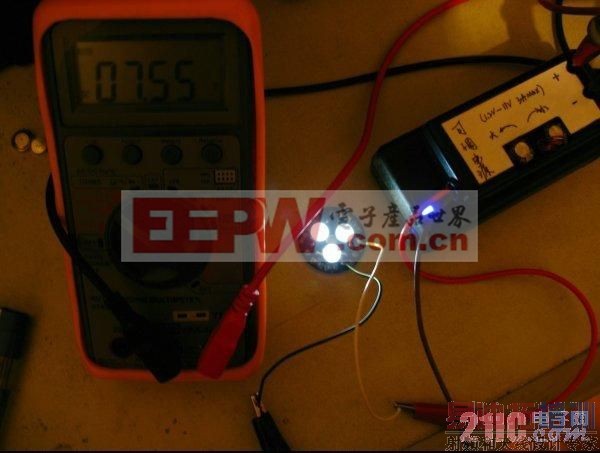

来点小测试看下电源的稳定性怎么样

[p]

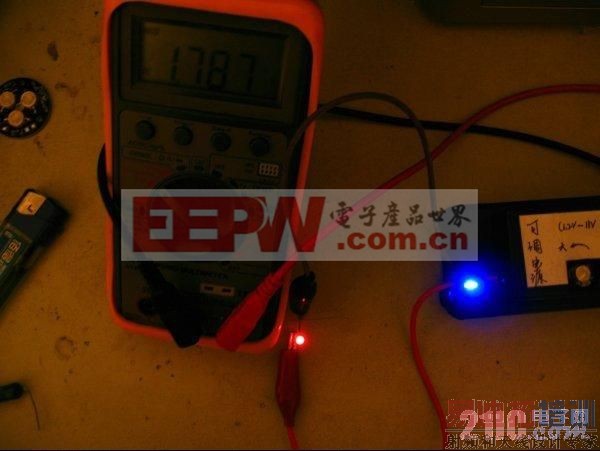

调整过程中，能看出灯光的逐渐变化，到9v晃死我了

此次小制作一共用了3个小时，是因为手里没有9v电源为掌上DVD测试而临时做的，期间因为输出位没考虑周全又重新开孔浪费了时间(与主电源八字座同向了，导致用起来不方便)。还可以用两个3r33，一个做降压，一个做升压，那样的话理论上可以用一个12v电源做到1--25v可调，当然你手里如果有大电压的电源就不必为此费力了，只需降压就好，效率也高。
