威纶触摸屏 MT510T双串口应用实例

　　MT510TV4是威纶科技MT500系列中104寸的人机界面产品。它可以以各种生动的图形方式显示PLC,单片机,变频器,温控表等内部寄存器或继电器的数值和状态,并提供配方卡,报警信息保存等功能.可以通过快选窗口迅速进入所需的设置/监控画面。

　　MT510TV4双串口通讯方式
目前的MT500系列的驱动程序不断在充实中，新增了对多种新型号PLC的支持，另外除了支持常见的PLC通讯外,更新增对辅助设备（AUX）的支持，实现了人机界面同时与PLC及辅助设备通讯,辅助设备可以是变频器,温控器,单片机等。下面举例说明MT510T双串口通讯方式的如何实现。

　　MT510T对西门子S7200PLC丹佛斯VLT2800变频器连接方法
该方案可以对PLC及变频器同时通讯，变频器的数据可在触摸屏上直接设定，PLC无需对变频器的通讯进行编程，增强了系统的集成性和稳定行。辅助设备通过RS485可以连接多台同类型设备，用户也可以免去添加变频器数据输入面板的成本。

　　一、MT510T与S7200PLC通讯的设置方法。

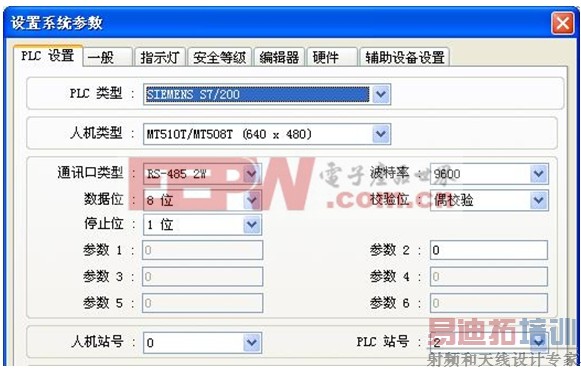

只要按下图所示设置系统参数。在EasyBulider2.7.0以后的版本，用户只需选择所用的PLC型号，相关的通讯参数会自动填上推荐值，无需用户自行输入。

　　二、MT510T与变频器（辅助设备）通讯的设置方法。
可按下图进行设置。丹佛斯的通讯参数如图所示，默认通讯参数为：RS485，波特率＝9600，数据位＝8，停止位＝1，偶校验，辅助设备站号＝1（多台变频器工作时需设不同站号）。

　　三、EB500中的设备地址设置方法

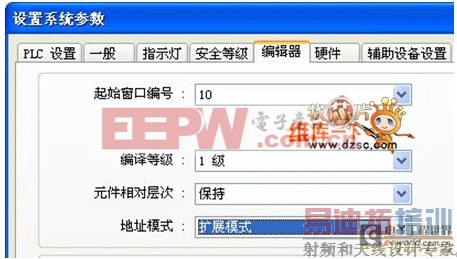

　　因双串口模式中，MT510T同时对PLC和辅助设备通讯，所以须要把设备地址改为“扩展模式”。如图所示，在系统参数的编辑器里面，把地址模式改为扩展模式。

　　当地址模式为“扩展模式”时，元件属性中“辅助设备”前面的空格由灰色变成可选。

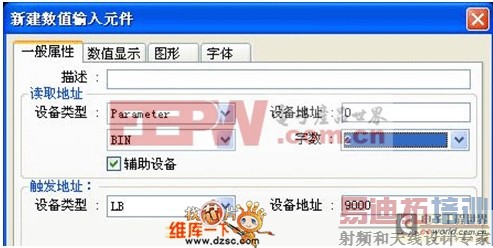

如下图所示：

　　在填写设备地址时，“辅助设备”前面没有“√”则可填入PLC地址；当需要用到变频器的地址时，把辅助设备“√”，则可选辅助设备的相关地址。

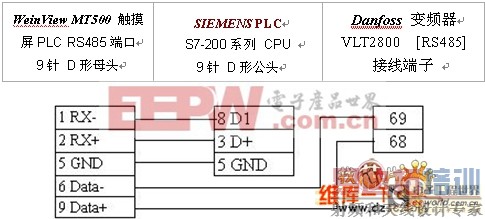

　　四、接线方法


　　五、双串口功能的注意事项

　　支持的硬件：威纶科技WeinviewMT500系列的MT510TV4，MT508TV45及所有E系列：MT510te，MT508TE，MT506TE均支持双串口功能。
