如何改善LAN变压器100MHz-500MHz频段的EMI特性

录入:edatop.com    点击:
  在以太网隔离 变压器 的电性参数中, 共模抑制比 CM RR(Comm ON Mode Rejection Ratio)是衡量 变压器 对共模信号抑制效果的主要参数,基于IEEE802.3xx标准, 一般要求CMRR在1MHz- 100MHz 频率范围内必须达到-35dB以上, 但对于频率高于100MHz的CMRR没有具体规定, 参考以下Table 1.

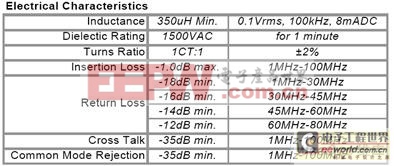

  Table 1: IEEE.802.3 standard

  然而, 影响EMI特性的其中一个主要因素就是来自PHY 芯片 的内部时钟, 通常是以 125MHz 为基频的谐波, 此谐波频率高达875MHz, 见以下Figure 1.

  Figure 1: EMI Spectrum

  针对此高频谐波, 考虑到以太网的带宽一般不超过500MHz, 伍尔特 电子 明康有限公司(Wurth Electronics Midcom Inc.) 推出系列High Performance Low EMI ( HP LE) LAN 变压器, 包括Discre te Solution(单体LAN变压器) 和 Integrated Solution(集成 RJ45 连接器 的LAN变压器), 能够有效提高100MHz-500MHz 频率范围的CMRR参数指标至-25dB 以上,见以下图示Figure 2.

  Figure 2: CMRR Curve

  举个例子,下图Schematic A为标准的10/100Base-T LAN变压器的原理图, 共模 线圈 靠近 Cable 端, EMI曲线如Figure 3, 100MHz-400MHz频段EMI 超标; Schematic B为HPLE 10/100Bse-T LAN变压器, 对比标准型, 在PHY端增加了三线 共模线圈 , 从EMI 测试 曲线Figure 4可以看出, 100MHz-400MHz频段的EMI得到了有效抑制.

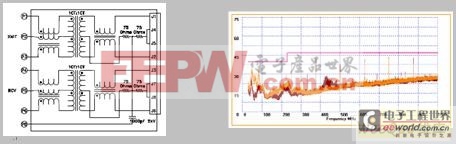

   Schematic A: CMC on Cable side Figure 3: EMI Spectrum based on Schematic A


   Schematic B: CMC on both PHY/Cable side Figure 4: EMI Spectrum based on Schematic B
