四倍升压电荷泵的工作原理
录入：edatop.com 点击：
图1是四倍升压电荷泵的工作原理示意图，图中的电容C1经充电后其下端变成UDD电位，上端充电成2UDD电位。而电容C2经充电后，其下端变成UDD电位，上端变成33UDD电位，与此同时电容C3经充电后，其下端变成UDD电位，上端充电至4UDD电位。在此同时将COUT的上端充电至4UDD电位并提供IOUT输出。
图1 四倍升压电荷泵的工作原理

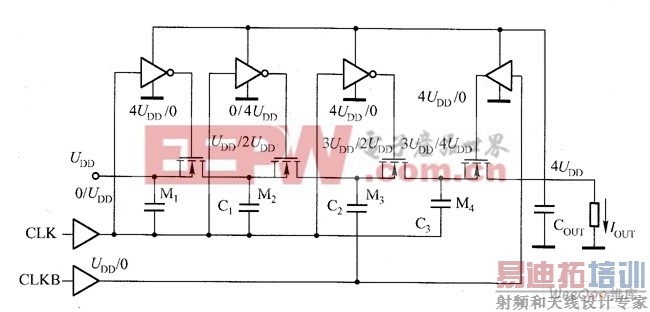

根据图1的电荷泵的工作原理设计的传统四倍升压电荷泵电路如图2所示，4UDD电压施加于M1～M4上，为此M1～M4必须选用高耐压MOSFET。MOSFET的动作原理与图1完全相同。电荷泵的变换器效率叼可用下式计算。
式中，POUT为输出功率；PIN为输入功率；IOUT为输出电流；UOUT为输出电压；IDD为输入电流；UDD为输入电压。
图2 传统四倍升压电荷泵电路
