造成传统升压电荷泵电路的功率损失原因

　　造成传统升压电荷泵电路的功率损失的原因如下。

　　①电路整体的阻抗高。电路整体的阻抗高的主要原因是电荷泵电路使用了耐高压MOS-FET器件，使得输出电压UOUT降低，无法有效提高工作效率，随着输出电流IOUT的增加其损耗也越明显。

　　②存在逆电流从输出端流入输入端。CLK与CLKB同时切换时，在如图1所示电路中，所有MOSFET会瞬间导通，会造成输入端与输出端同时被导通，从而产生逆电流现象。

　　图1 传统电荷泵会有MOSFET全变成ON的问题

　　如图2所示为新型四倍升压电荷泵电路，该电路中采用了2UDD，耐压的MOSFET器件，这可以解决电路整体的阻抗高的问题。此外为解决逆电流的问题，在如图2所示的新型四倍升压电荷泵电路中，设有可以使所有MOSFET都关断的电路，以防止输出端与输入端的MOSFET同时被导通。所有MOSFET在OFF时间内呈关断状态，如图3所示。由于对电路进行了上述改进，即使多倍升压仍旧可以维持高的工作效率。

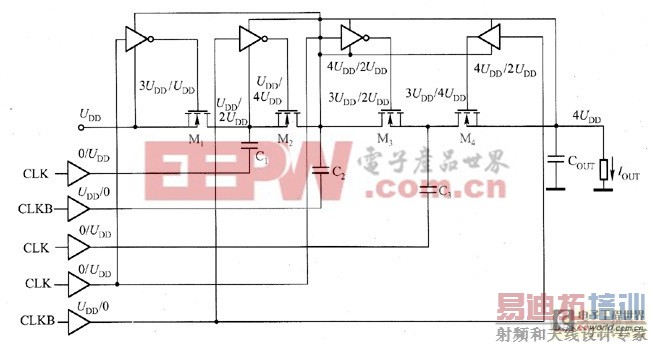

　　图2新型四倍升压电荷泵电路

　　图3所有MOSFET在OFF时间内呈关断状态
