开关电源电磁噪声与静电噪声的抑制

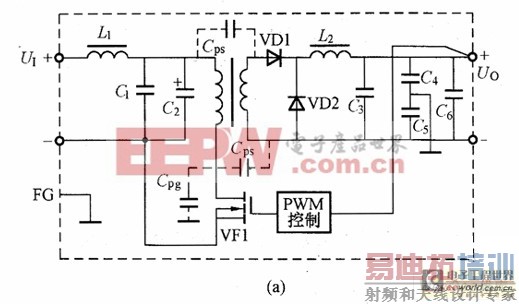

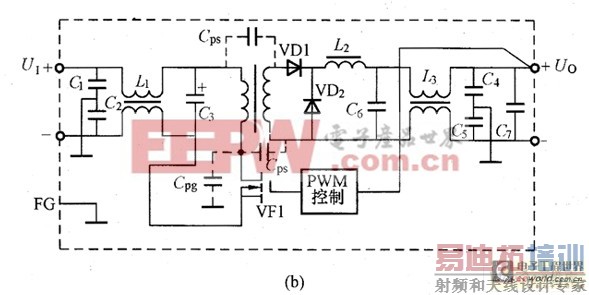

图1所示为内有滤波器的直流-直流变换器。图1(a)所示为内有LC滤波器的直流-直流变换器(L1和C1构成线路滤波器),为了充分发挥LC滤波器滤除噪声的效果,可以外接电容与此组合成π形滤波器。PG为框体地,将金属外壳接到框体地。图1(b)所示为内有共模扼流圈的直流-直流变换器。电容C1和C2与电感L1构成共模噪声滤波器,C3也有抑制正态噪声的效果。
图1内有滤波器的直流-直流变换器
(a)内有LC滤波器的直流-直流变换器;
(b)内有共模扼流圈的直流-直流变换器

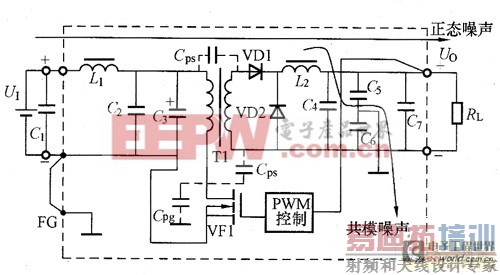

图2所示为噪声通过变压器的传播情况。由于变压器的一次与二次绕组为紧耦合,因此,高频信号通过一次与二次绕组间分布电容Cps进行耦合,共模噪声电流通过C5流向框体,正态噪声电流通过Cps流通,其大小随着与负载串联线路阻抗的衰减而减小。但经由C5的共模噪声通过接线与地之间分布电容等而增大,其中一部分变成了正态噪声,这样,负载上的噪声增大了。
图2 噪声通过变压器的传播情况

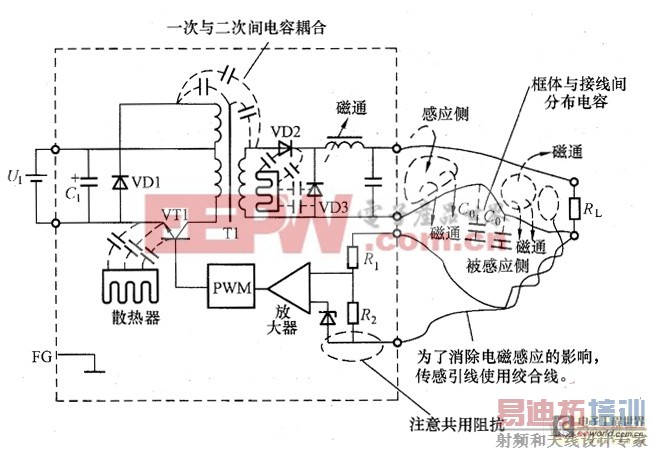

图3所示为直流-直流变换器内部产生的噪声通过外部电路传播的情况,这些噪声通过静电或电磁感应在电路中传播。选用隔离式直流-直流变换器时,要确认产品说明书中记载的一次与二次绕组间耦合电容量,其判断标准是:电容量为20~30pF以下为良好产品,几百皮法时需要注意,几千皮法时不能使用。
图3 噪声通过外部电路传播的情况
即使是使用隔离式直流-直流变换器,但变换器有较大的漏磁通对电路造成不利影响,也达不到隔离的目的。这里的所谓漏磁通就是变换器开关工作时,隔离变压器与扼流圈及印制电路板布线等产生的漏磁通。
直流-直流变换器有采用塑料外壳与金属外壳的情况,当然使用金属外壳时屏蔽噪声效果好。
(1)为了抑制开关电源的电磁噪声与静电噪声,应做到以下几点:
1)直流-直流变换器要放在金属壳内。
2)直流一直流变换器里面要良好接地。
3)输入端要接入频率特性良好的电解电容,而且引线电感要小。
4)输出端要接入叠层陶瓷电容与频率特性良好的电解电容,而且引线电感尽量小。
5)采取抑制共模噪声的措施。
(2)质量良好的直流-直流变换器应满足以下条件:
1)变压器的隔离特性良好,尤其是交流隔离特性更重要。
2)有减小静电/电磁耦合的措施。
3)内有噪声滤波器,并有减小开关噪声的措施。
