电压反相器构成高效率电源分割器

　　用一个开关电容反相器构成“电源分割器”（图1所示），可提供双极性（双电源）局部电源，这对于使用一个或几个双电源IC的单电源供电系统来讲是很有用的，图中IC采用纤小的SOT-23封装，仅需少量外围器件，适用于对线路板尺寸要求苛刻的应用。

　　电源接上后，回扫电容（C2）在储能电容C3/C4和C5/C6 之间切换，使电容上的电压和从VIN 吸收的电流或者VOUT 维持1/2VIN 所需要的电流达到平衡。

　　如果VIN到VOUT之间和VOUT到0V 之间的负载等，IC 处于静态，吸取电流约为了36μA。为保持VOUT 处于电源的中间点，回扫电容仅需提供不平衡负载所引起的电流差。负载电流低于100μA 时，效率回因IC 的静态电流而降低；但是，当负载电流大于1mA 时，效率高于90% — 如此卓越的性能尤其适合于低功耗和电池供电系统。

　　开关电容电路能够比简单的分压器提供更好的调节，并且比由分压器和运放缓冲简单构成的电路提供更高的效率。其主要缺点是输出噪声随着负载增加（见表一），VIN 的最大电压为5.5V（由IC 特性决定），即管脚2、4 或1、4 之间允许的最高电压。

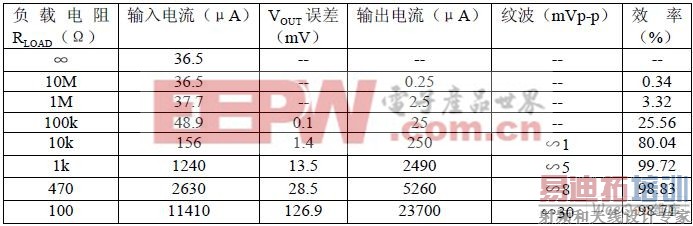

　　表一、电源分割器性能
