模数转换及稳压电路

　　D/A 转换主要是利用MAX522 芯片来实现的。

　　MAX522芯片内有2路8位电压缓冲输出D/A 转换器(DAC A和DAC B)，8脚节省封装和DIP封装，DAC A端缓冲器工作电流可达5mA,DAC B端缓冲器工作电流可达500μA,MAX522工作在单向电压+2.7V~+5.5V.

　　MAX522具有3线串行接口，可直接与SPITM、QSPITM,MicrowireTM 兼容。它有一个16位输入移位寄存器，包含8位DAC输入数据和8位DAC选择和关断控制。在/CS的正边沿数据能够存入到DAC寄存器。

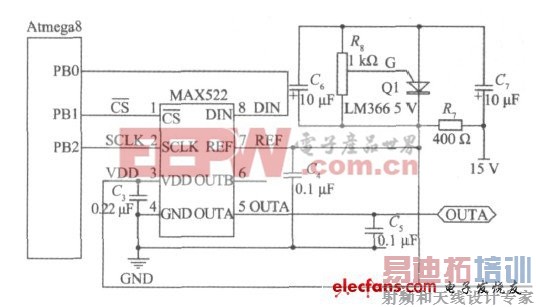

　　模数转换模块电路如图所示。单片机的PB0端口接串行数据输入口DIN、PB1接片选信号/cs、PB2端口接时钟信号SCLK.选择DAC A作为输出，输出和参考电压输入端分别接上一个0.1μF的电容，提高电路输出稳定性。芯片的VDD与参考电压端均由5.12V稳压电路提供。

　　图 模数转换及稳压电路

　　LM336集成电路是精密的5V稳压器，其工作相当于一个低温度系数的、动态电阻为0.2Ω的5V齐纳二极管，其中微调端(G)可以使基准电压和温度系数得到微调。通过调节可调电阻调节LM336的输出电压为5.12V.所以MAX522输出电压的分辨率为5.12/256=0.02V,也就是说MAX522数字输入量每增加1,电压就增加0.02V.由于电源输出电压范围为0~12V,步进精度为0.1V,则最大输入数据为120(二进制值为11110000)，此时MAX522输出值为2.4V.即MAX522的输出电压在0~2.4V变化。
