声光报警实验稳压电源电路

录入：edatop.com 点击：

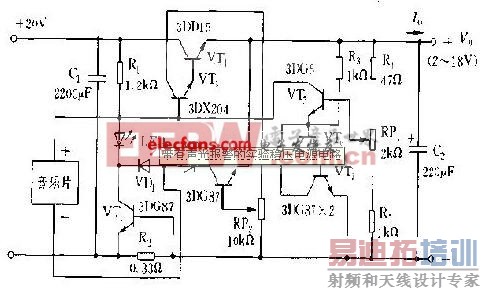

VT5,VT7接成稳压管产生基准电压，R1,RP1,R3构成取样电路，VT3为放大管，VT3,VT4为调整管。VT1与R2构成过流保护电路，正常工作时，VT1截止，当负载电流I大于1.5A时，则Vr>0.5V,VT1导通LED1点亮，使VT3基极电位降低，故I1减小。VT2和RP2构成负载短路保护电路，正常工作时，VT2的Vbt0,VT2截止，一旦负载短路，则VT2的Vbe>0.6V,VT2导通，使VT3,VT1截止，I降为0,从而保护了调整管，于此同时LED2点亮，上述两种情况，都同时使音乐集成片发声，形成声光报警。带有声光报警的实验稳压电源电路如下所示：
