单稳脉冲发生器—LTC6993

描述：

　　 LTC 6993 是一款单稳多谐 振荡器 (亦称为“单触发”脉冲 发生器 )，具有一个 1μs 至 33.6s的可编程脉冲宽度。LTC6993 隶属于 TimerBlox^TM 通用型硅 定时器 件系列。

　　单个 电阻 器 R_SET 负责设置 LTC6993 的内部主 振荡器 频率。输出脉冲宽度由该主振荡器和一个内部时钟 分频器 N_DIV 来决定 (可编程至 1 ~ 2²¹ 范围内的 8 个设定值)。

　　特点：

　　脉冲宽度范围：1μs 至 33.6s

　　利用 1~3 个 电阻器 进行配置

　　最大脉冲宽度误差：

　　－ 2.3% (对于脉冲宽度 >512μs)

　　－ 3.4% (对于脉冲宽度 = 8μs 至 512μs)

　　－ 4.9% (对于脉冲宽度 = 1μs 至 8μs)

　　可以提供 4 种 LTC6993 选项：

　　－ 上升沿或下降沿 触发器

　　－ 可再触发或不可再触发

　　可针对正或负输出脉冲进行配置

　　快速恢复时间

　　2.25V 至 5.5V 单 电源 操作

　　70μA 电源 电流 (在 10μs 脉冲宽度)

　　500μs 启动时间

　　C MOS 输出 驱动器 可供应/吸收 20mA 电流

　　-40°C 至 125°C 工作温度范围

　　采用扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和 2mm x 3mm DFN 封装

　　封装：

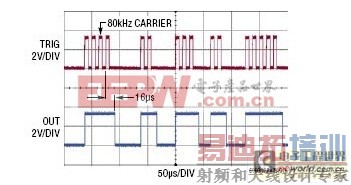

　　典型应用：
