电压控制型脉宽调制器—LTC6992

描述

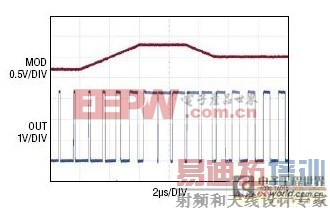

　　LTC 6992 是一款硅振荡器，具有一种易用的模拟电压控制型脉宽调制 (PWM) 功能。LTC6992 隶属于TimerBloxTM通用型硅定时器件系列。

　　单个电阻器 RSET 负责设置 LTC6992 的内部主振荡器频率。输出频率由该主振荡器和一个内部分频器 NDIV来决定 (可编程至 1 ~ 16384 范围的 8 个设定值)。

　　特点

　　 · 脉宽调制 (PWM) 由简单的 0V 至 1V 模拟输入来控制

　　 · 4 个可用选项用于确定占空比限值

　　— 最小占空比在 0% 或 5%

　　— 最大占空比在 95% 或 100%

　　 · 频率范围：3.81Hz 至 1MHz

　　 · 可用1-3 个电阻器设置

　　 · 最大误差 1.7%

　　 · PWM 占空比误差 3.7% (最大值)

　　 · 具频率调制 (VCO) 能力

　　 · 2.25V 至 5.5V 单电源操作

　　 · 115μA 电源电流 (在 100kHz)

　　 · 500μs 启动时间

　　 · CMOS 输出驱动器可供应/吸收 20mA 电流

　　 · -40oC 至 125oC 工作温度范围

　　 · 采用扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和 2mm x 3mm DFN 封装

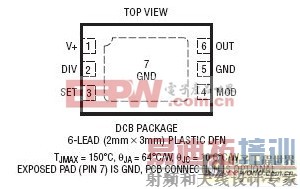

　　封装：
