LTM8025 - 36V、3A 降压型 μModule 转换器
录入:edatop.com 点击:
描述:
LTM 8025 是一款36VIN、3A 降压型μModule 转换器。封装中内置了开关控制器、电源开关、电感器以及所有的支持元件。LTM8025 可一个在 3.6V 至 36V 的输入电压范围内运作,支持一个 0.8V 至 24V 的输出电压范围和一个 200kHz 至 2.4MHz 的开关频率范围 (各由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。
由于采用了扁平的封装 (高度仅 4.32mm),因而可以利用 PC 板底部的未用空间,以实现高密度负载点调节。
LTM8025 采用耐热增强型的紧凑 (15mm x 9mm)、扁平 (高度仅 4.32mm) 模压树脂焊盘网格阵列 (LGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8025 符合 RoHS 标准。
特点:
· 完整的降压型开关模式电源
· 宽输入电压范围:3.6V 至 36V
· 高达 3A 的输出电流
· 可通过并联来增加输出电流
· 0.8V 至 24V 输出电压范围
· 可选开关频率:200kHz 至 2.4MHz
· 电流模式控制
· 具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装
· 可编程软起动
· 纤巧和扁平 (15mm x 9mm x 4.32mm) 的表面贴装型 LGA 封装
封装:

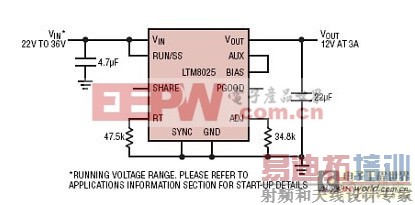

典型应用:
