详细介绍Platform Manager器件

Platform. Manager 产品系列代表了莱迪思提供的第三代混合信号器件。通过集成可编程模拟和逻辑来支持许多常用的功能，如电源管理，数字处理和粘合逻辑，可编程Platform. Manager器件大大简化了电路板设计。通过整合这些功能，与传统方法相比，Platform. Manager器件不仅降低了这些功能的成本，而且提高了系统的可靠性，并提供高度的设计灵活性，能够尽可能减少电路板返工的风险。

　　Platform. Manager电源和数字功能框图

　　功能和优点

　　 · 精确的电压监控提高可靠性

　　-12个模拟监控输入

　　-差分输入传感

　　-过/欠电压检测

　　-窗口比较选择

　　 · 高电压FET驱动器使能集成

　　-4个N沟道MOSFET驱动器

　　-电源上升控制

　　-可编程电流和电压

　　-漏极开路输出支持

　　 · 裕度和微调改进了电源余量

　　-多达8个电源

　　-动态电压控制

　　-数字闭环工作模式

　　 · 可编程定时器提高了控制的灵活性

　　-四个独立的定时器

　　-32微秒至2秒

　　 · PLD的资源整合了电源及数字功能

　　-48宏单元CPLD

　　-640 LUT4 FPGA

　　-多达6.1 Kbit分布式RAM

　　-多达107数字I / O

　　-LVCMOS 3.3/2.5/1.8/1.5/1.2

　　-LVTTL

　　-漏极开路输出

　　 · 系统级支持

　　-3.3V单电源供电

　　-工业温度范围

　　 · 在系统重新编程功能降低了风险

　　-片上配置存储器

　　-JTAG编程接口

　　 · 在系统重新编程功能降低了风险

　　-片上配置存储器

　　-JTAG编程接口

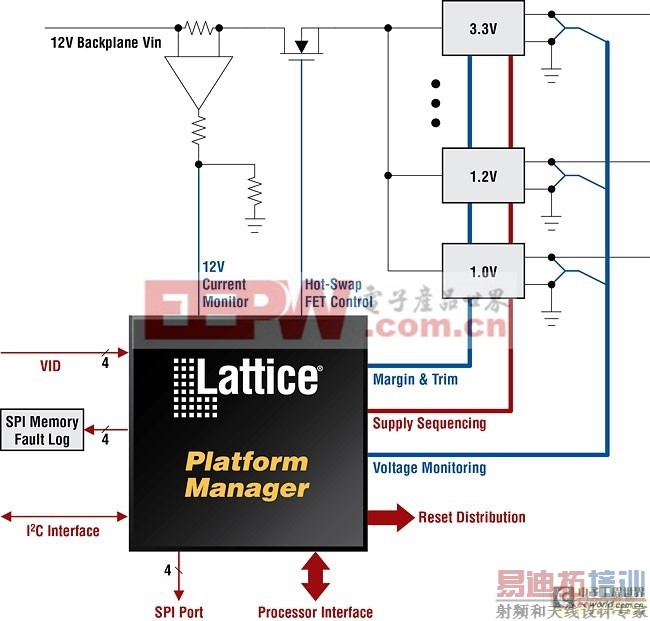

　　典型应用

　　在电路板应用中的Platform. Manager如下面所示，提供了电源管理功能，能够检测多达12个电源的故障、裕度和微调多达8个电源，捕获和集成12V热插拔。它还提供数字支持，包括记录信息到非易失存储器，灵活的复位分配和上电时有效载荷IC的配置。
