PFC控制器介绍

录入:edatop.com    点击:
1.1 PFC拓扑简介

  谐振电源通常用于大功率系统。对于大功率应用,一般要降低电源谐波。有源功率因数校正电路是此类问题的有效解决方案。TEA1713在单一芯片中集成了PFC控制器和谐振控制器。两种控制器集成后配合更方便,最大程度减少了外部器件数量(无需连接控制器接口),为用户实现低成本高效的电源解决方案提供了可能。

  PFC由升压拓扑电路构成(图1)。该拓扑形式可以产生恒定的高压,作为后续谐振转换器的输入电压。特殊的内置绿色功能可以实现各个功率级别的高效运行,支持大功率输出。准谐振非连续工作模式,带波谷跳跃和中 功率输出的准谐振工作模式和低功率输出打嗝模式。

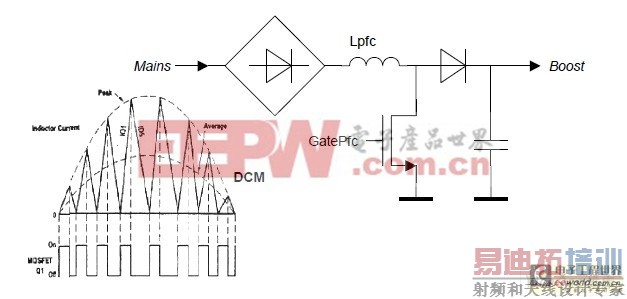

图1:PFC拓扑

  1.2 波谷检测

  PFC工作在临界导通模式下。最大程度地减少开关损耗和提高效率,MOSFET在漏极电压最低时打开。控制器可以检测漏极电压和波谷(图2)。

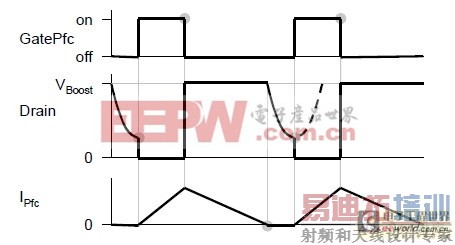

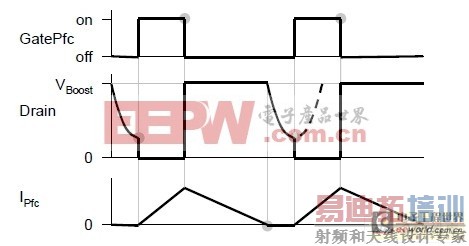

图2:PFC波谷检测

  1.3 母线电压补偿

  固定输出电压升压转换器在非连续导通模式下的主要缺点是其环路增益依赖于输入(市电)电压。为补偿环路增益变化,需要测量PFC的输入(市电)电压。控制器内部使用一个与1/Vmains2成正比的因数来补偿调节环路。图3显示了带/不带环路补偿条件下负载变化产生的瞬时响应。

c.无市电补偿

  d. 有市电补偿



  图3:市电补偿改善瞬时响应
