PADS LAYOUT 有这样一个检查项目吗？
录入：edatop.com 点击：
就是单独检查底层贴片元件焊盘与插件的底层焊盘的间距，比如设置它们的间距小于2MM就会报错？
捡了钱没交公！？。
可以，在层的优先级里面，只对BOTTOM 层安全规则里，SMD 对应PAD 这一项目为2MM 就可以 ，不影响TOP 层的间距
多谢楼上的！我把顶层显示关掉，只显示底层，然后规则里SMD 对应PAD 这一项目为2MM 是可以检查了。不过楼上说的在层的优先级里面设置，这个就不知道在哪里设置了？

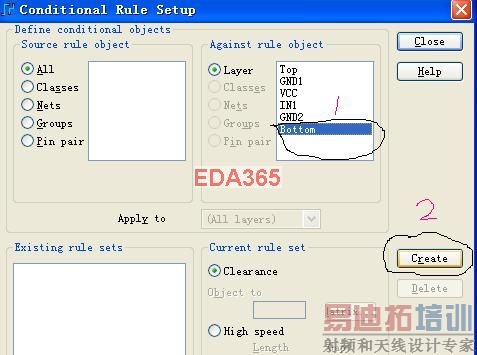

1：

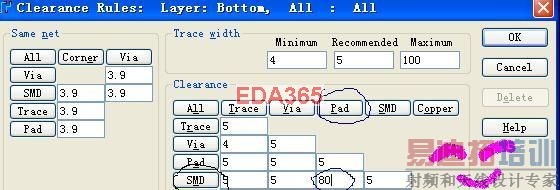

2：
3：
4：
多谢了！
学习了
学习了,从没设置过，不知干什么用的。
这样设计，是为了以后大量生产用， 80MIL 也太大了吧
还是毒女厉害啊，学习了
是可以再小的距离
毒女果然是高人！
高
