求帮忙(很急)
录入:edatop.com 点击:

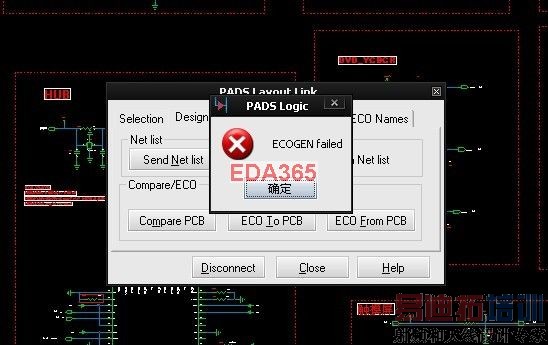

我画了好几天的原理图,前段时间ECO TO pcb还很好,没有问题,但是今天导入的时候突然出现下面的画片。上面提示ECOGEN falied。怎么才能复原?我画了好几天的图啊,求大虾帮忙
試試還沒有eco to pcb的pcb文件的database integrity(如果以前沒用過的話,快捷鍵i再enter),極有可能已經有損。
保存.重启电脑后,只打开一份原理图和PCB文件,再进行此操作.
用盗版软件就是这样,莫名其妙的坏文件。
