走线时,一网络总显示与一空白处有网络连接,这问题怎么解决?

录入:edatop.com    点击:

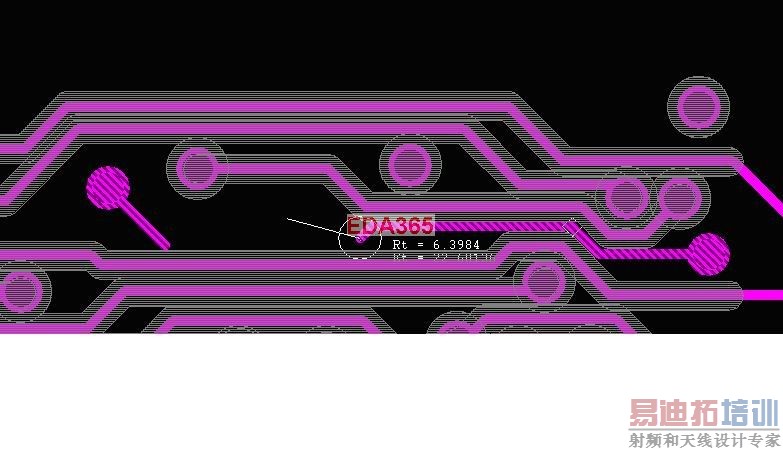

走线时,一网络总显示与一空白处有网络连接,但在layout及router里看,什么也没有,这个问题怎么解决阿?

CTRL+M

谢谢,问题解决了。但是为什么会出现这种现象啊?



选择ANYTHING删下
