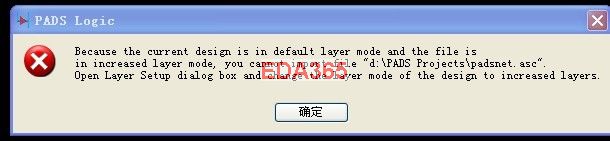

各位，PADS LOGIC转网表到LAYOUT的问题，
录入：edatop.com 点击：
file:///C:/DOCUME1/ADMINI1/LOCALS1/Temp/R33UYBS%9$HDSH`Q]$$4A.jpg

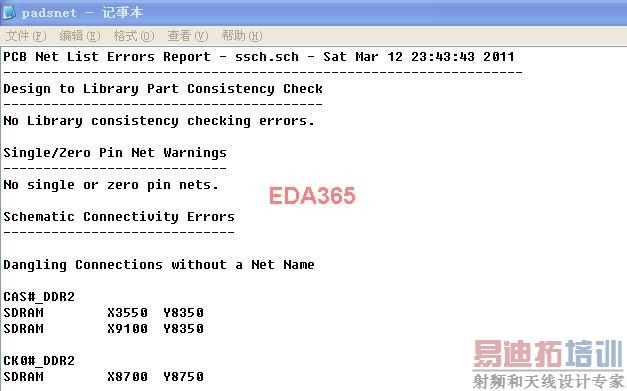

看report里，也没有提示什么错误，哪位高手知道是什么原因？急待解决
file:///C:/DOCUME1/ADMINI1/LOCALS1/Temp/R33UYBS%9$HDSH`Q]$$4A.jpg

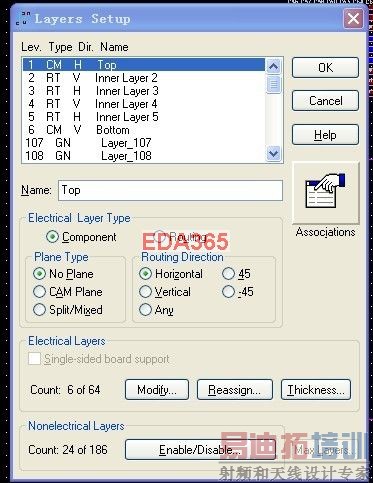

问题已经解决，是PADS LAYOUT里的层数不一致，点击 PADS LAYOUT 里的MAX LAYERS,见下图
