ESD焊盘器件?

录入:edatop.com    点击:

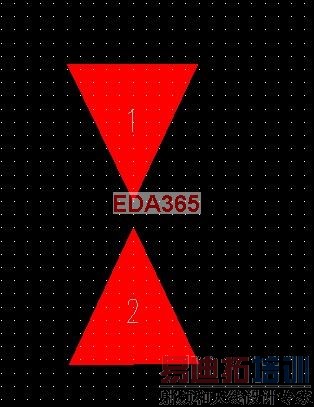

在一块板上看到有类似图片这样的焊盘,是否做成这样焊盘来替代ESD器件,具有尖端放电功能呢?还是别的用处?

高手出来指教下呀

在手机键盘上见过!
DOME外圈用它接到地!

这种现在很少用了
尖端放电需要大量的实验累积才算出来的,你板型,外壳材料,地理环境都可能会改变参数。
而且有些尖端(制版的时候就很靠近)在一定环境下还会导致短路
你随便用一个封装上去,没有实验。作用真的不大。

http://baike.baidu.com/view/529406.htm
你看下百度百科的关于介绍尖端放电的文章,可能更理解
毕竟ESD器件比这个稳定,可控制。
