网络版PADS 的off-page问题 求解

录入:edatop.com    点击:

这是我在画图时出现的问题  连接线总是在上部 怎么将线移到中间来 找这个的库也没找到 请大家帮忙  还有就是OFF-page有左右之分在哪里可以选择左右项的 谢谢大家

连线总是在上部应该是你的格点设置的有问题,自己修改下格点应该就OK了,
左右之分是添加OFF-page的过程中鼠标点击右键会出来x mirror y mirror的,根据你自己想放置的位置自己调

高手!

多谢啊我试过还是没有解决 不知道是怎么回事,封装也上对的

无模式命令:g1
这样也不行?
我说的不是显示格点。

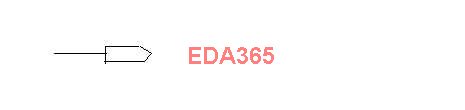

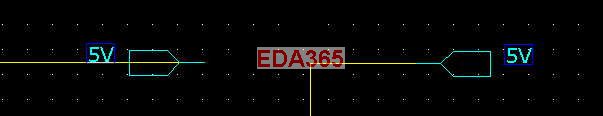

我是想得到上图的图标,但是右键off-page只能是下图那个样子
而且用了off-page之后右键选择PowerGround也都是和off-page一样的图标  不知道是什么原因
hui-hui 你知道是什么情况么
