还是Pads Logic问题

录入：edatop.com 点击：

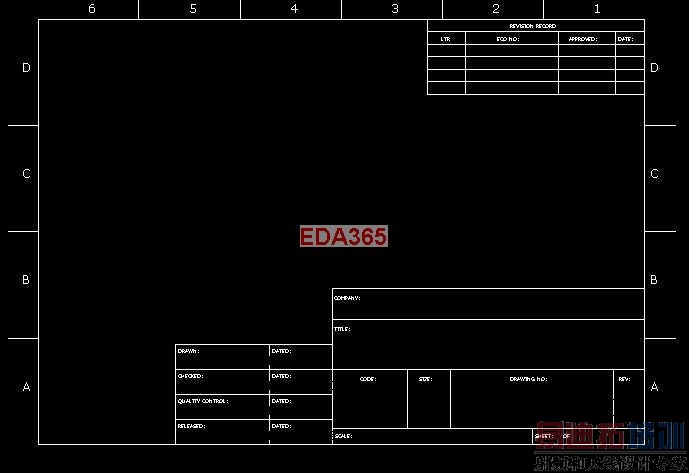

不想要这种边框
怎么操作可以编辑Logic的边框的请大家帮助谢谢了

不用编辑，更改你图纸大小就可以了。

但我现在就是需要边框需要注明图纸的相关信息如版本号等就上这个边框中右下脚东西太多我想祛除掉简化点按自己的意愿去做出来

这个问题我也想知道答案！

刚开始我也被搞地晕头转向，现在我全部删除了

如果想改那个框的话直接在那上边用2dline画之后全选右键combine整合到一起在保存到库就可以了想删除某条线要先把整个框打散explode之后修改，之后别忘了在全选combine一下保存到库
那些字符就是直接添加的TEXT在整合到一起就行了

恩不错这是个好办法
