谁帮忙看一下pads零件----已经解决
录入：edatop.com 点击：
有一供应商提供的pads的demoboard，用论坛的9.2不论怎么弄用的都是demo的，可能是因为我有安装mentor的其它软件吧，提示我c盘已经存在flexm文件夹，请哪位有装pads帮忙看一下pcb档案中的u6零件中心的thermal pad是怎么建的，我只能看到好像是1.425mm的，为什么还有个比较大的是什么？把附件的rar更改为7z解压，请留下e-mail，我提供解压密码，谢谢！
用铜皮画的吧，组合在一起就行了。

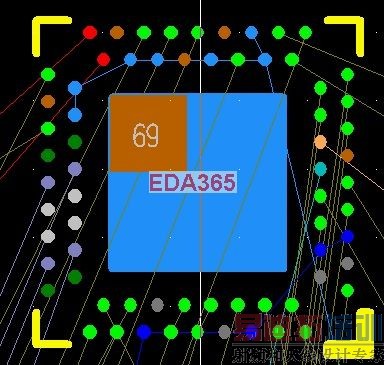

您的意思是在69pin的位置铺了一块大的铜皮？那在pads中应该试用select ？来选择这块铜皮呢？
那个小宗颜色的那个是焊盘？
怎么那么怪异的。
我是说那个蓝色的可能是用铜皮画的，如果想把这两块组合在一起，在decal editor下可以选中焊盘（棕色的），右键可以看到associate这个选项，单击后，可以组合成一个焊盘；解除组合相同的操作，只是选择unassociate即可；
另外需要提醒的是，如果采用这种方法制作器件，在输出gerber时，需要做特殊处理，不然导出去的焊盘会出乎你的意料；
我给你抓个图
对了，怎么上传图片？

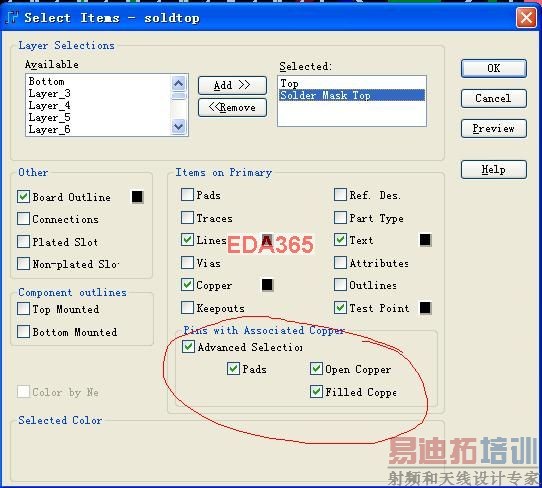

需要在导gerber时勾上红圈内的选项，主要是solder mask层；
谢谢，明天再看看，非常感谢！
select shape
謝謝各位的大力帮助，现在已经解决。
解决了就好
