问个机械安装孔的问题

3. 查找（Search）
S查找元件元件或引脚，如S U1、 S U1.1。
S 查找一个绝对坐标点，比如“S 1500 1200”。
SR 查找一个相对坐标点，如SR -200 100。
SRX保持当前Y坐标不变，查找一个相对X坐标点，如SRX 300。
SRY保持当前X坐标不变，查找一个相对Y坐标点，如 SRY 400。
SS查找并选中某一个或某一类元件，因为此命令支持通配符号“*”，如 SS U10。
注意： 快捷命令中的空格非常重要，如SS W1与S SW1具有完全不同的含义。SS W1是检索并选中W1这个元件，而S SW1则是检索SW的元件。
SS *在检索命令中可以使用 * 号，进行批处理选择。方法是在SS后输入空格，在输入检索的字符名和 * 号。如SS C*，可以选中所有以字母C开头的元件。
注意： 该命令在进行元件布局时非常有用如您可以用SS R*选中所有的电阻然后通过选择pop-up meun中的Move Sequential来逐个移动原件，进行布局。
SX保持当前Y坐标不变，移动一个制定的绝对坐标X点，如SX 300。
SY保持当前X坐标不变，移动一个制定的绝对坐标Y点，如SY 400。

多谢，问题已解决

按坐标来，不知道你机械孔用的是焊盘还是board cut out，如果是board cut out，可直接在autocad直接导入，或者先用2d线画好，直接输入坐标，然后再转成board cut out，如果是焊盘直接输入坐标

机械孔用的是焊盘
我特地做了机械孔的元器件，直接导入PCB，我可以调整大小和位置
board cut out不方便修改

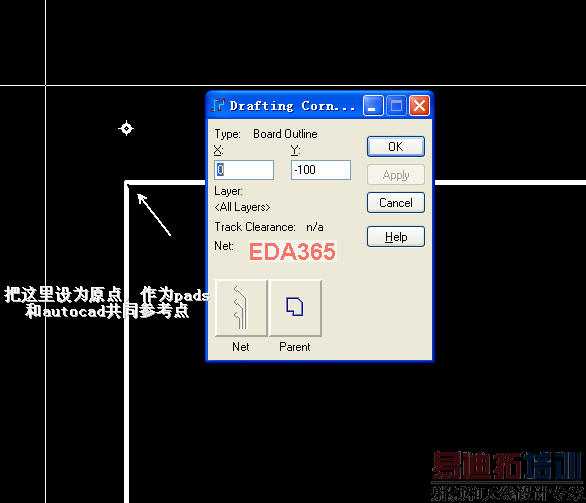

合理设置pads原点坐标，对定位很有帮助的，举个例子，autocad上一个孔怎么定位。首先在pads选择合适的原点，这里我选了板框一个边角，设置方法：右键选select board outline，双击板框边角，setup，set origin,弹出确认对话框，选是，板框边角就设为原点了，

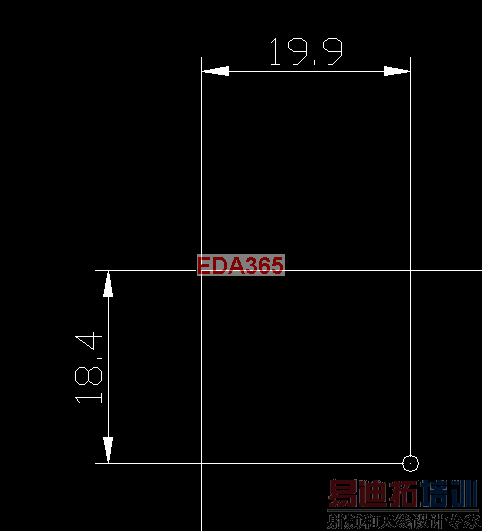

打开autocad，测量孔位到和pads设定原点位置的水平垂直距离即x，y的坐标，这里测得是19.9，18.4，在pads放定位孔，坐标就是19.9，18.4，这样定位就完全没有误差了，这个方法可以定位孔，也可以定位元件的位置。
