2D line 转Board cut out

录入:edatop.com    点击:
请教各位,用OUTCAD画的2D line,比如pcb 上的螺丝孔,怎么转成pads里面的Board cut out???

选择2D line,属性里修改

同意二楼.
前提是板上已有board outline

在PADS里面2d line并没有转成board cut out这一项的属性啊,请各位说的详细点啦。

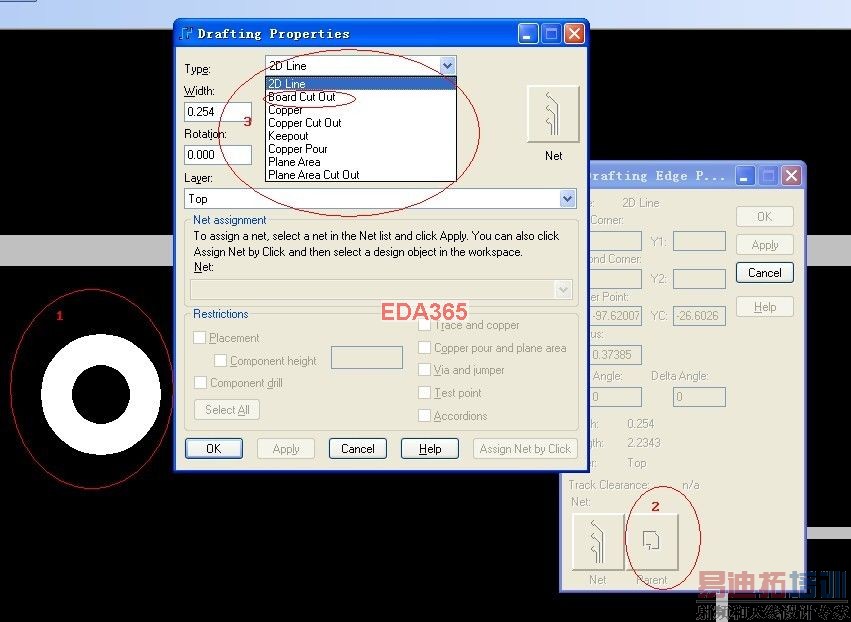

1.首先选中2Dline线,选择属性.
2.选择parent,弹出Drafting Properties框框。
3.在Type里面选择Baord cutout, 就OK了

好像PADS2007有5楼的这种功能。2005就没有。要用SCALE功能

5楼很详细拉
