PADS如何输出钢网

录入：edatop.com 点击：

那位高手能详细说一下pads如何输出钢网呢

出光绘这里的设置中，添加两层paste mask:top paste mask,bottom paste mask.
实在不会出的，就用无模命令:＠camdocs

还是有点不明白，能得详细一点吗

file/cam——点paste mask top/paste mask bottom——run.但是要在edit/option中把不需要开钢网的器件勾掉，然后在运行

谢谢，但你们的edit/option这个我找不到哦

在CAM输出时只出顶层底层焊盘，不要带元件封装边框，加上板框，出的时候预览看看就知道了。

你就的是输出位号图吧

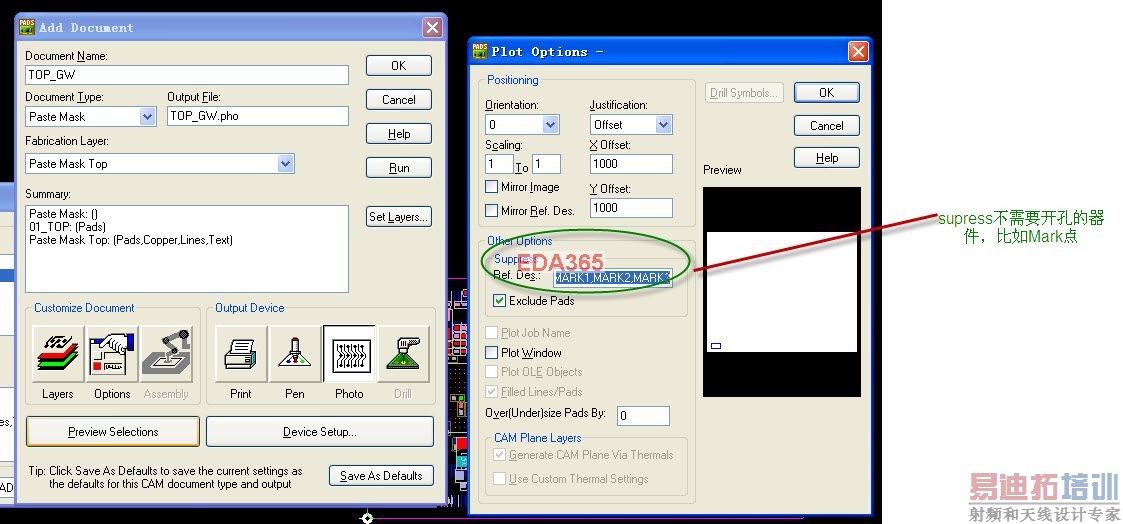

如图所示

楼上的解释正确
