求助,使用pads把PCB图连线好准备添加露铜时,却发现只有top和bottom两层.

录入:edatop.com    点击:

我已经把layer definition里的max layer点了,还是一样只有top和bottom两层,其他的丝印层和sold mask层等都不见了。哪位大大帮帮忙。感谢

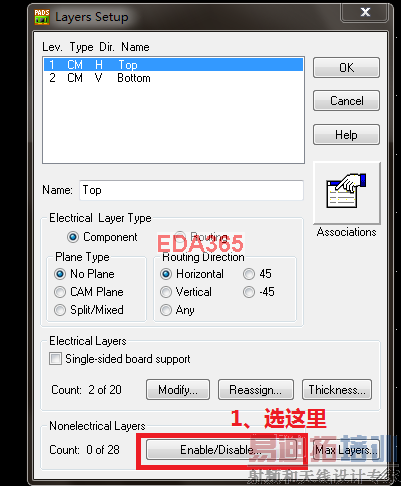

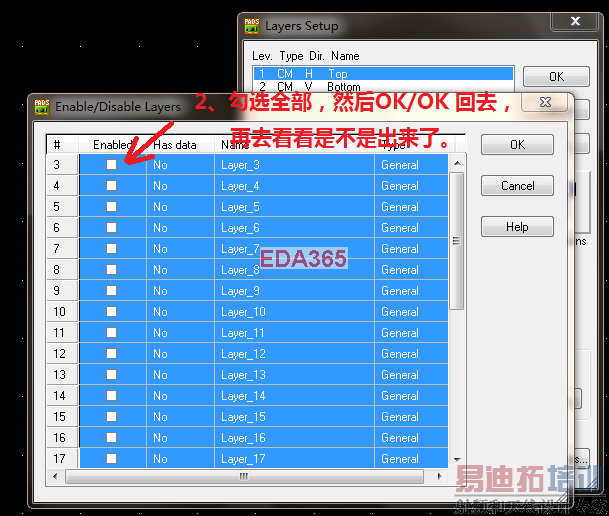

--->SETUP--->Layer Definition--->如下图

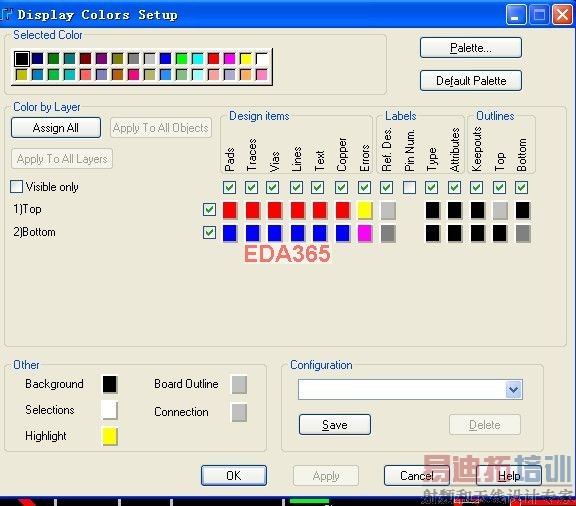

感谢二楼的帮助,可是问题还是没解决,按照你的方法,还是没有丝印层或者sold mask层,我主要是要用到这两层啊。

建议上传文件
1.导出ASC再导入
2.看下其他文件是不是也有这个问题
3.

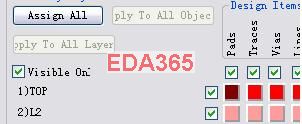

左边的勾勾上再取消。
