帮小弟解释一下这个要求是什么意思

录入:edatop.com    点击:
求教高手了

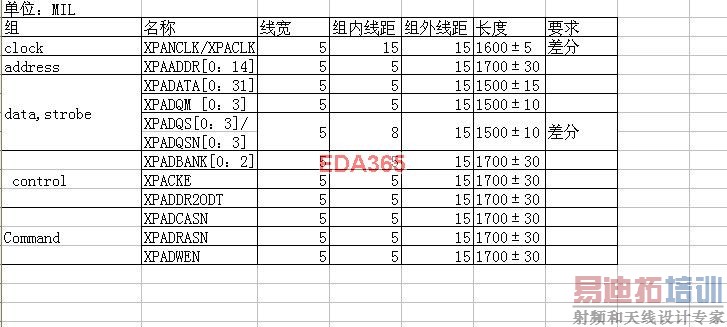

这是DDR的走线长度要求.
时钟走1600mil,误差+/- 5mil
数据线走1500mil,误差+/-10mil
地址线和控制线走1700mil,误差+/-30mil
同一组线之间的间距要用5mil.如地址线之间用5mil.
地址线与数据线之间的间距要用15mil,就是3倍线宽间距.

,麻烦解释的清楚一下,比如说XPAADDR[0:14]是指XPAADDR0到XPAADDR14所有的网络吗?那网络里面有很多过孔的,那1700mil是指所有的加起来还是单独两个原件之间的距离|?

总长!

问题是总长的话就算是直线都不可能那么短的啊

麻烦解释的清楚一下,比如说XPAADDR[0:14]是指XPAADDR0到XPAADDR14所有的网络吗?
是.
那网络里面有很多过孔的,那1700mil是指所有的加起来还是单独两个原件之间的距离|?
这是指CPU到DDR之间的长度.

谢谢了

那应该怎么去设置呢?

在router中设置等长规则 详细请看router教程

真是高手啊~~
