在Router中如何自己定制Pin Pair?

录入:edatop.com    点击:

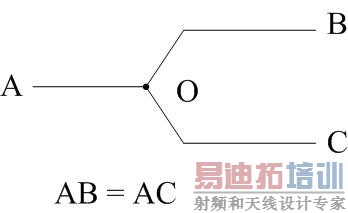

现在正在用Router画等长线,比如下图中要走AB=AC的线,我右键选择查看Pin Pair的时候,有时候却是AB和BC可以组成Pin Pair,而AC却不能成为Pin Pair。
这个问题应该怎么解决?如何在Router或Layout中设置AB和AC成为Pin Pair?请大侠们帮忙看看,谢谢

请高手们看看有没有设置的办法?小弟走等长线急用,谢谢

你可以先走那条比较长的线 然后短的线可以用蛇形走线匹配等长

我是这样走的线,但是我用Pin Pair查看长线和短线的长度的时候,就会出现上面的问题。
大家都是用什么比较方便的方法查看两条路径的线长的?

选择 net 然后选中那条走线 右键属性 选择net那一项 有走线的长度



cwfang
在ROUTER里面可以调整拓扑结构的,比如原来的连接关系是A-B,B-C,可以调整成A-B,A-C。用那个有1,2,3数字的图标。

顺便请教一下,做等长的时候是不是可以输出一组pin-pair的长度表格的,怎么操作。bigblue,有空可以交流下。MSN:bg4qad@hotmail.com



tictactoe

能不能输出表格我也不知道,请高手回答,我是右键选择Pin Pair,再查看每个Pin Pair的长度来确保每个分支的长度相等,感觉方法很土,效率不是很高。
另外,你说的“1,2,3 图标”是什么意思?

在pads2005里面是在route editing toolbar 里面的reschedule按钮。

多谢,正在很痛苦的走SDRAM的等长线。
另外,想请教一下大家,对于SDRAM,线长相差多少算是等长?有没有一个大致范围? +/- 0.1mm?

你可以先走那条比较长的线 然后短的线可以用蛇形走线匹配等长或是选中网路快捷QL 看整个分段的长度,走线的时候不是有长度提示吗?



alexkeli

谢谢大侠,不是太懂“选中网路快捷QL 看整个分段的长度”是怎么操作的?我试了一下,没有无模命令QL呀?

是不是ctrl+L 键?



bigblue
SDRAM基本上用不着作等长,不同就可以了,只要不是太难看就行了,呵呵。但是DDR和DDR2就要有要求了。
