求助，散热孔的问题

录入：edatop.com 点击：

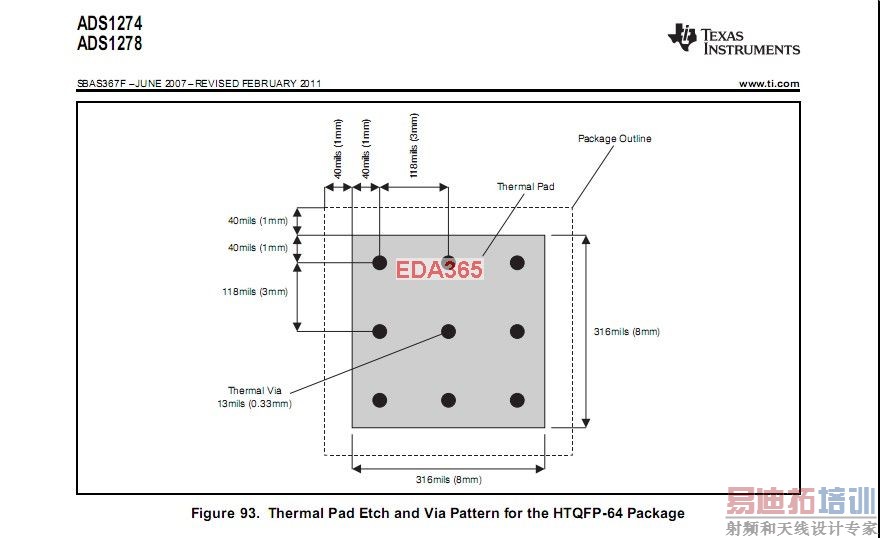

我是一名画pcb的新人，最近需要使用ads1278，当我读1278的文档时发现ads1278的散热盘上要添加散热通孔，可我不清楚应该怎么添加，求各位能人指点。谢谢

在热焊盘上添加gnd网络过孔。同时，如果器件在顶层，就在底层阻焊添加单边大于3mil的阻焊开窗

谢谢，我去试试。

请问gnd网络过孔能添加到元件封装里面吗？如果可以的话应该怎么操作呢？

可以在封装里直接添加，但是要加成gnd网络的会比较复杂，要你在原理图里也把他们标注成gnd网络。最方便的是你把中心热焊盘在原理图里定义为gnd，然后在上面直接加via，并且在底层阻焊开窗。主要是要看你datasheet上对热焊盘有没有定义成gnd

散热的话可以打大点的孔，这样散热效果会比较好，也可以在板子上挖个洞（放置芯片的中心）这样散热效果也不错
