4层板问题.

录入:edatop.com    点击:
现在在做一个4层板,第2 是地 第3层是VCC层,现在想把第2层第3层的过孔和铜皮距离拉远一点 请问在什么地方setup?

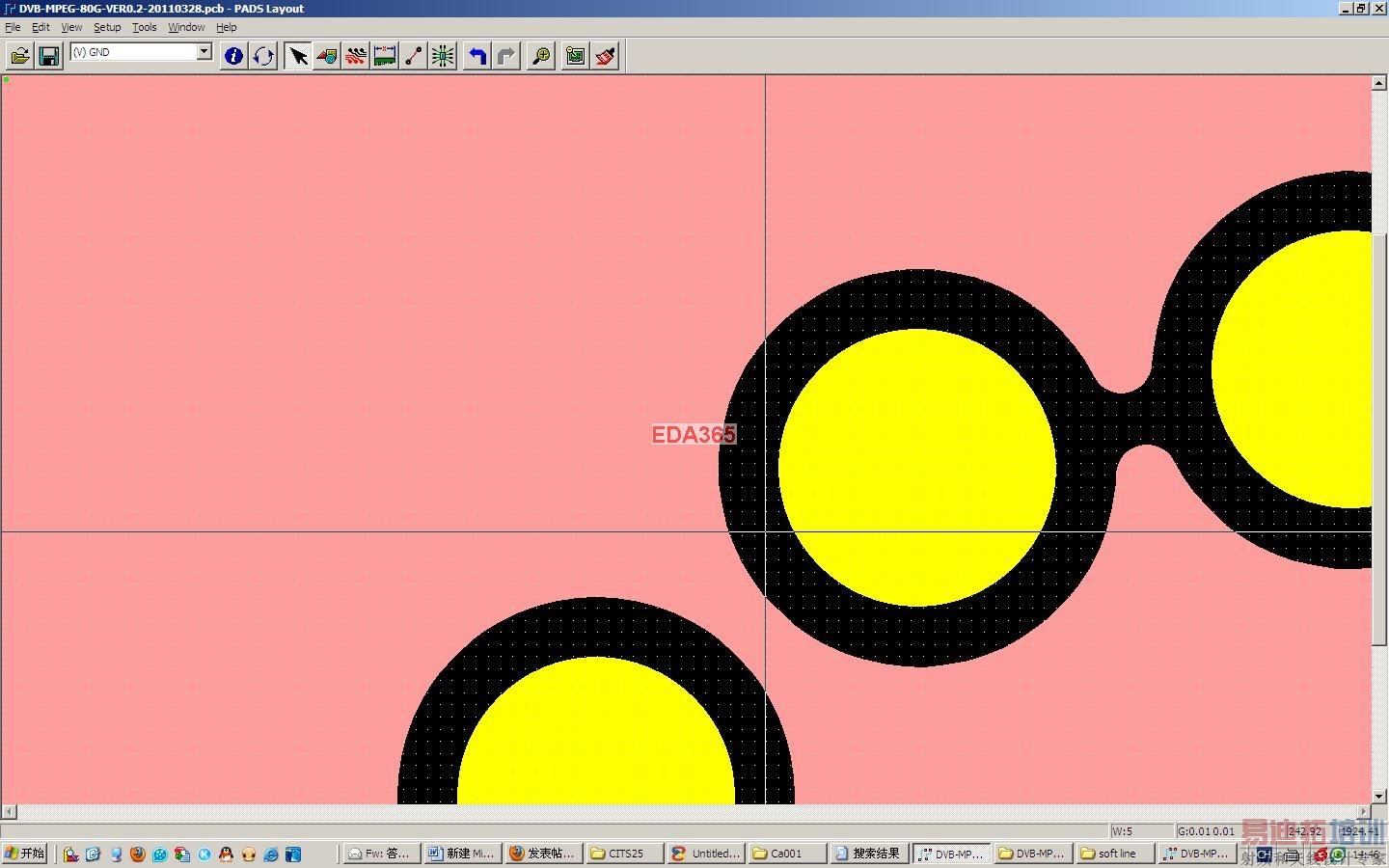

就是把黄色和粉红的距离拉开 怎么setup?谢谢

这个距离只有5mil,......想拉到10....
个别的线 USB 要拉到15mil,知道的告诉下 谢谢

...顶

选择所覆铜网络Alt+Enter

PUSH

我意思是说 我的PCB里第2层地和过孔太近,只有5mil 这样的话 板厂做的PCB会短路的!

终于找到了 位置是在CTRL+ALT+G里的SP/MIX里边最下边的勾去掉!

如果你要把整层的间距拉开,是要设置条件规则的,在design rule里面的Conditional Rules

你可以设置网络规则,将地跟其它网络的间距设大一点。

汗。5MIL还会短路。

學習了!謝謝!
