开关电源的抗负载扰动能力
录入：edatop.com 点击：
用开关转换器的输出阻抗Zo(s)来表示它的抗负载扰动能力(Load RejectiON)。定义：
式（13－37）中的物理含义是：zo（s）越小，表示负载电流变化对开关转换器输出电压的影响越小，即开关转换器抗负载扰动能力越大。图1为计算开关转换器输出阻抗Zo（s）所用的等效电路，图中Z1(s)为开关转换器输人电压源Ui的输出阻抗，Z1(s)折算到电压比为M（Du）∶1的理想变压器二次侧得：Z1(s)/M2(Du)。

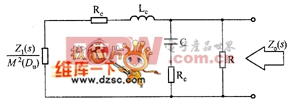

图1 求开关转换器输出阻抗zo（s）的等效电路
在忽略电感L和电容C的寄生电阻后，开关转换器的输出阻抗zo(s)可以由3个阻抗，即负载电阻R，容抗1/SC和并联阻抗［SLe+Z1(s)/M2(Du)］求得。
由图2所示开关电源系统的闭环输出阻抗为

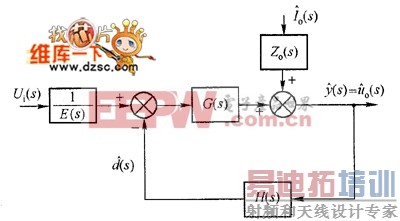

图2 电压型控制的开关电源方框图
