现代高频开关的DCM Boost PFC转换器
录入：edatop.com 点击：
DCM工作模式是指在整个输入电压和负载范围内、Boost转换器的电感电流在一个开关周期内总是不连续的运行模式。图1（a）给出DCM Boost转换器的控制原理图，主电路为Boost DC／DC转换器，由单相桥式整流器供电。由各个功率器件（包括桥式整流器、功率开关管V、输出二极管D）可以组成功率半导体模块，以缩小尺寸，并缩短连接导线，减小杂散电感。控制电路由电压反馈调节器和PWM控制器组成。在1个开关周期内，开关管V导通期间，电感电流（即整流输入电流）iL从零上升到峰值iP；在V关断期间，电感的储能释放，电流iL从峰值iP下降，在td时间内下降到零，td〈toff，如图1（b）所示。在转换器稳定工作状态下，即输入电压、输出电压和负载都不变时，占空比和开关管导通时间tON（Ton）为常数，假设输人整流电压

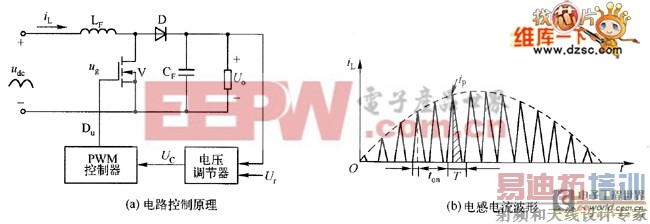

图1 DCM Boost PFC转换器
则在V导通期间
因此
可见，iP与|sinwt|成正比，即在每个开关周期Ts内，DCM Boost PFC转换器的输入电流峰值按正弦规律变化，而且与输人电压同相位。但是由于在toff期间电感电流下降，因此每个开关周期的电感电流平均值iav并不按正弦规律变化，有一定的畸变。而且电感电流从iP下降到零的时间td越长，输人功率因数越差。
DOM Boost PFC转换器的主要优点是：控制简单，只需要输出电压反馈，无须检测输人电流和电压，也不必用PFC控制芯片。但开关管和电感的峰值电流大，只适用于较小功率、输入功率因数和谐波电流要求不很高的转换器。
