抗市电电网电压扰动能力

录入：edatop.com 点击：

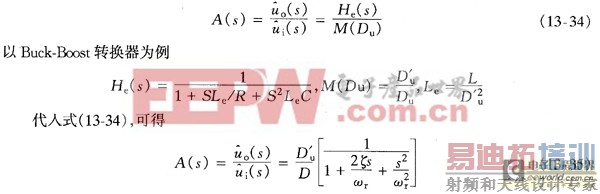

　　抗市电电网电压扰动能力（Line rejectiON）叉称为音频信号衰减率或音频纹波衰减率（Audio-su-sceptibility），即输出一输人（电网电压）传递函数A（s），如式（13－34）所示

　　和G(s)=u(s)/d(s)不同，A(s)=uo(s)/ui(s)没有零点，但其两个极点和G(s)相同。

　　其物理意义是：假设ui为正弦音频信号，而uo为输出电压的扰动量，则uo(s)/ui(s)越小，表示音频信号在输出端的衰减越大，即电网电压扰动对开关电源输出电压的影响越小，或开关电源抗电网电压扰动的能力越强。所以抗电网电压扰动能力也称为音频信号衰减率。

　　A(s)为开关转换器的音频纹波衰减率，开关电源系统的闭环音频纹波衰减率为：

　　式中 G(s)H(s)——开关电源的开环传递函数，如图所示。

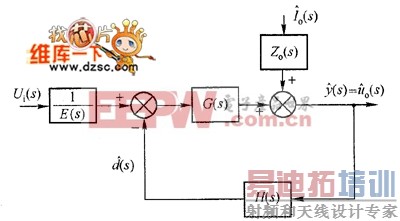

图电压型控制的开关电源方框图
