开关转换器的控制－输出传递函数

录入：edatop.com 点击：

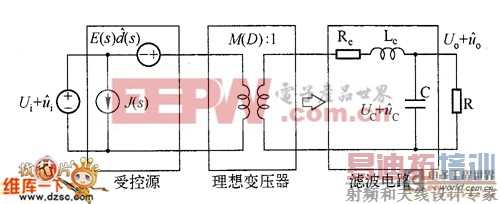

　　图为开关转换器的小信号等效电路的统一模型。由图可得开关转换器的输出：

　　图开关转换器的小信号等效电路的统一模型

　　已知He（s）、E（s）、J（s）、M（D），各种开关转换器的控制一输出传递函数则可以由式（13－26）求得。

　　例如对于Buck-Boost转换器。已知：

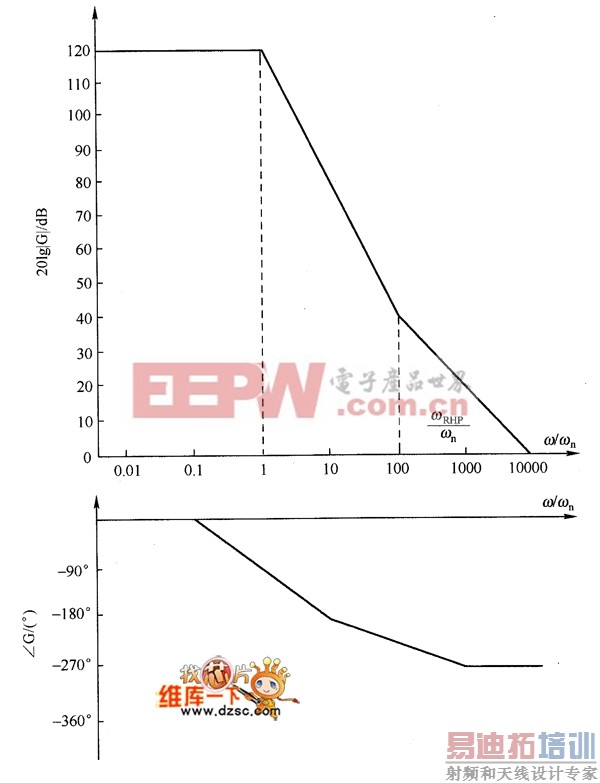

　　图2举例给出一个Buck-Boost转换器控制一输出传递函数的Bode图。

　　由图2可知，Buck-Boost转换器控制一输出传递函数的Bode图类似一个二阶低通滤波电路传递函数的Bode图。不同的是，由于RHP零点的影响，在Bode图的RHP零点角频率处，相位又滞后90°。图中ωn，为谐振角频率，RHP零点,为Buck-Boost转换器的电感。
