三相UPF Boost整流器瞬态建模分析

录入：edatop.com 点击：

　　假设三相CCM UPF Boost整流器的主电路为六开关桥式转换器，如图1所示，采用电流型双环系统，本文

　　将应用功率守恒法建立电流控制的主电路瞬态分析模型。

　　假设三相输人交流电压平衡对称，输入电压及电流均为正弦，每相的输人电感La、Lb、Lc的寄生电阻，以及相应开关管的通态电阻分别用Ra、Rb、Rc表示。

　　已知电压控制器的输出信号（用电流表示）。

　　iu《Im，Im为三相输人电流的幅值

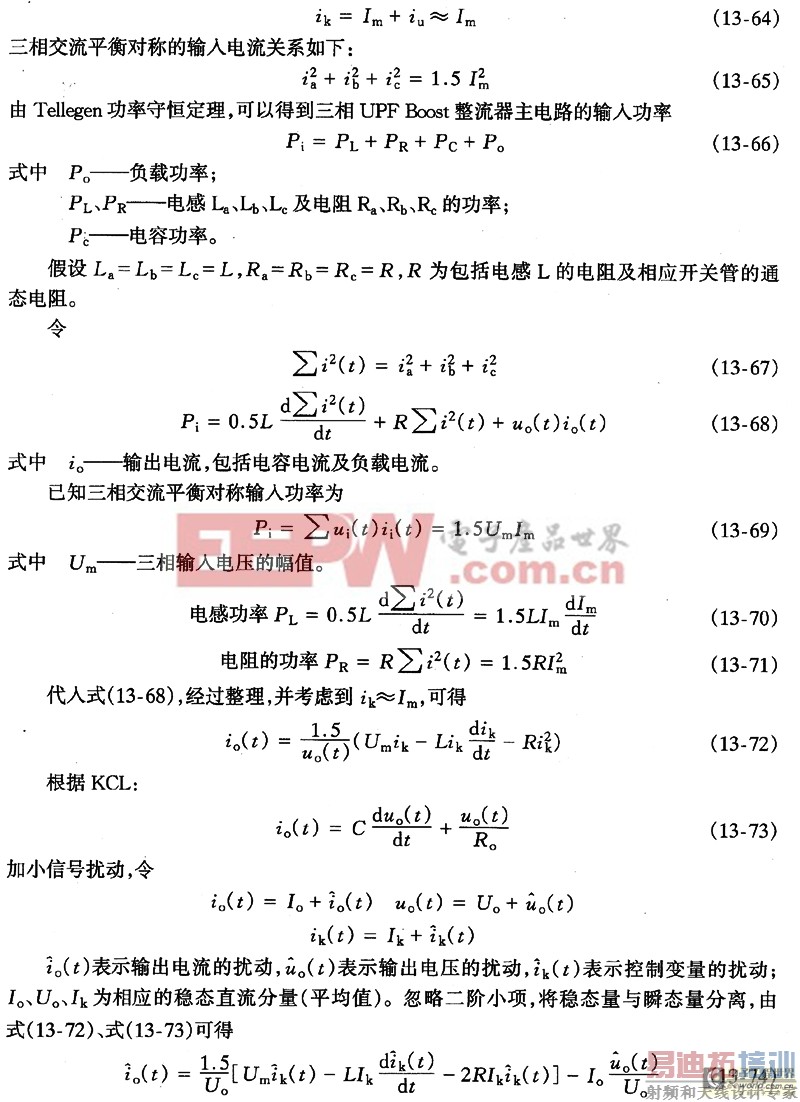

　　控制电流信号（电流闭环系统的控制信号）为Im与iu的合成：

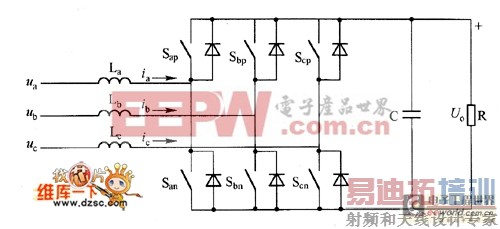

图1 三相CCM UPF Boost整流器的主电路
