DCM反激式PFC转换器

录入:edatop.com    点击:

  和BooST PFC转换器一样,反激式PFC转换器工作在DCM模式时的固有特点是:输出电压调节采用电压型PWM控制时9稳态占空比Du为常数(即导通时间TON为常数),输人电流接近于正弦波。因此,控制电路中无须乘法器和电流控制,就可以实现功率因数校正。

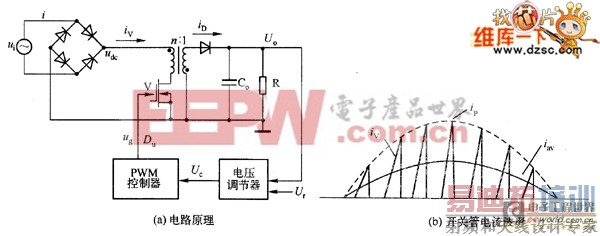

  图1(a)所示为DCM反激式PFC转换器的原理图,它是一个单环电压反馈PWM控制系统。图1(b)所示为工频半周期内,在高频PWM开关控制下的输人电流波形。开关电流iv呈三角波形,虚线为电流峰值iP的包络线,实线为一个开关周期内开关电流平均值iV(av)曲线。

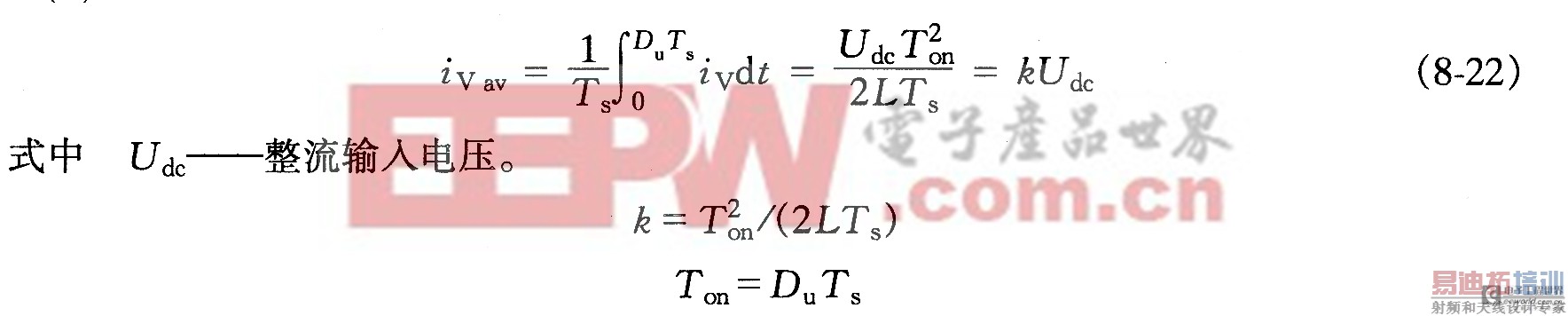

  式中 Udc——整流输入电压。

  由式(8-22)可知,DCM反激式PFC转换器开关管电流平均值iVav与输人整流电压Udc呈线性关系。

  可以证明,图1(a)所示的理想DCM反激式PFC转换器,对输人而言,可以等效为-个受占空比Du控制的无损电阻(Loss Free Resistor),如图⒏25所示。因此图1(a)中的电路无须电流控制器,就可以实现输人端功率因数近似等于1。

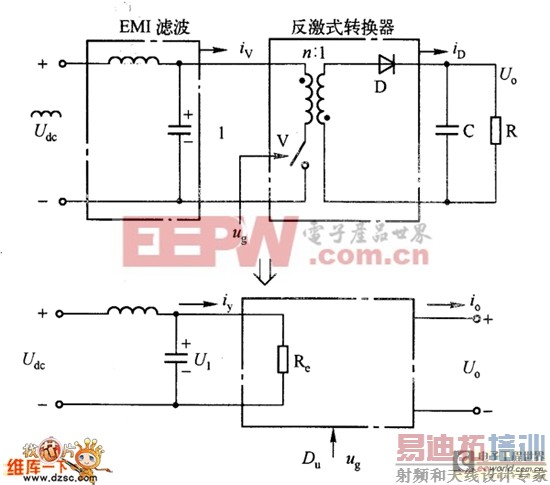

  图2中,Udc为整流输人电压,经过EMI滤波器加到DCM反激式PFC转换器直流输人端。反激式PFC转换器的变压器电压比为n:1,iv为输人电流U。、iP分别为输出电压、输出电流,民表示反激式PFC转换器的等效输人(无损)电阻。

DCM反激式PFC转换器电路图

  图1 DCM反激式PFC转换器

DCM反激式PFC转换器的等效电路图

  图2 DCM反激式PFC转换器的等效电路
